今天我们来学习一下用Dynamo创建一个球体

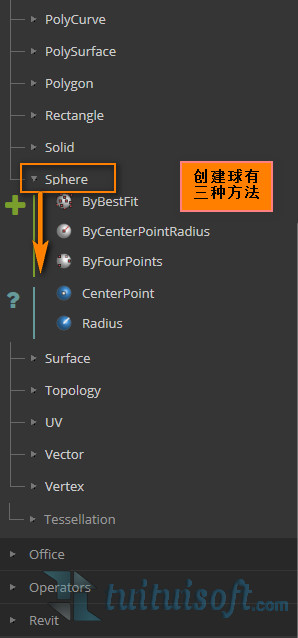

首先我们打开Dynamo，选择 Geometry 菜单栏下的Sphere（球）

从上往下分别是：

1.通过多个点拟合成球体、

2.通过给定球心和半径创建实心球体

3.通过给定的四个球体表面的点创建实心球体（1,3的区别在于1是通过你给定的多个点创建出一个球体，这个球体的表面会穿过大部分给定的点，但不是全部。而3的话给定的四个点必须是已知球上的四个点，就是这四个点必须是在球体表面的，这样你才能生成出这个球）这句话很绕，但是希望你能看懂

首先我们来看第一种：通过多个点拟合成球体

多个点拟合成球体,顾名思义就是首先你要创建多个点，然后把他们连接起来

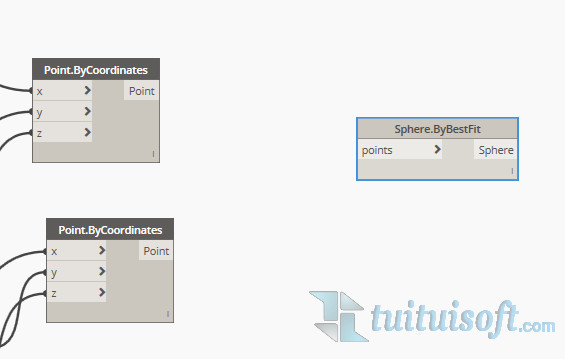

关于这个命令我们可以看到，他有一个"+"和“-”也就是这样可以实现“多到一”的转换

那么接下来我们就要尽可能多的创建点（点的创建我上一篇文章有讲哦）

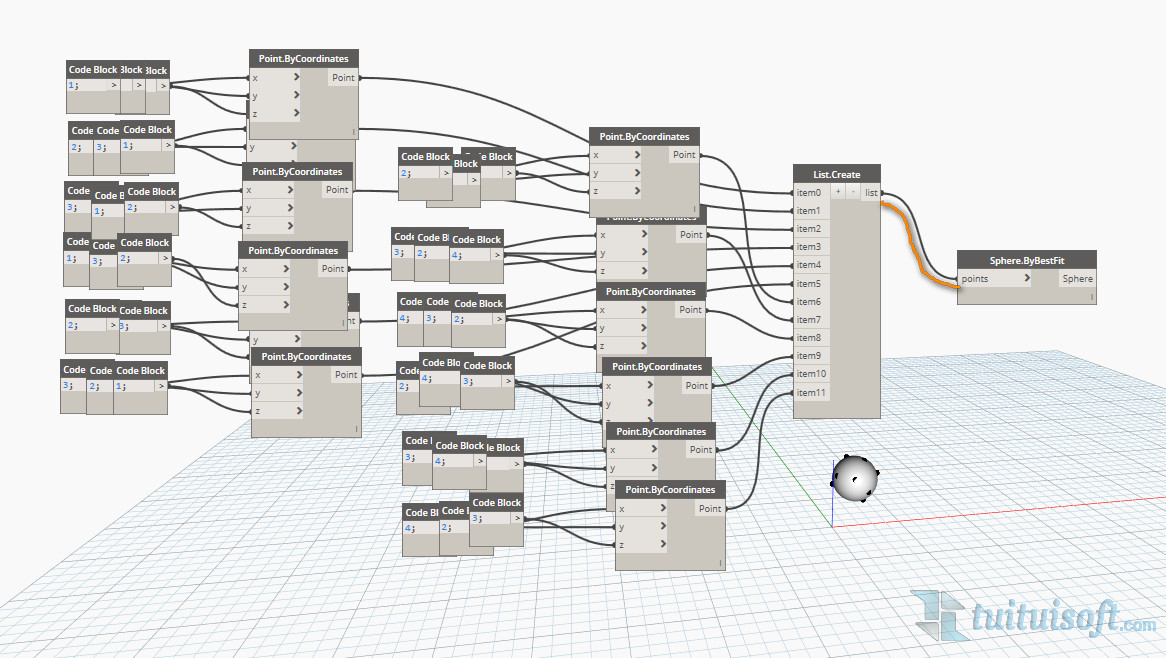

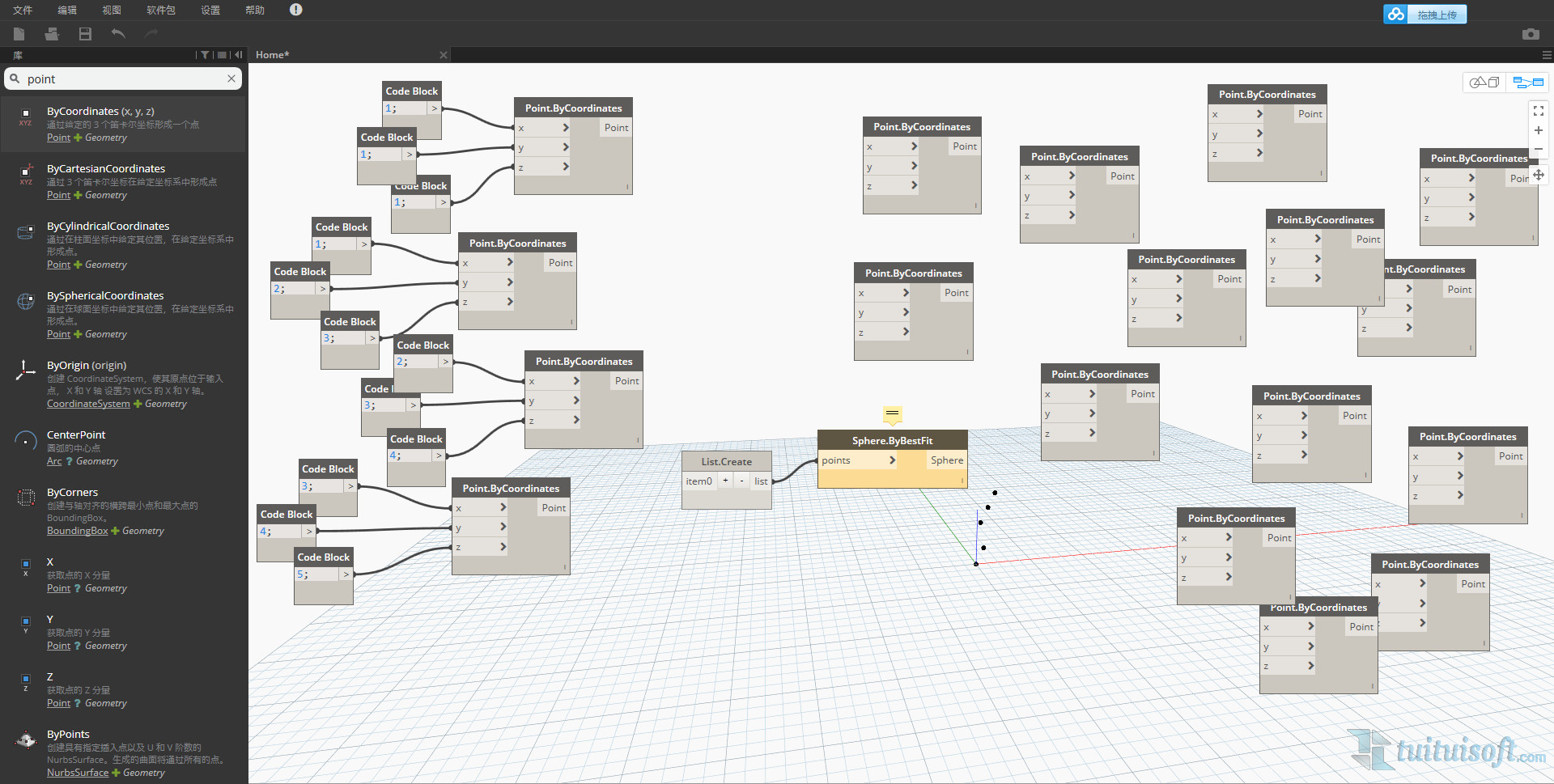

接着将他们连接到 List.Create 中转站，再将另一边连接到 Sphere.ByBestFit 结点的 Points，这样一个球体就生成啦。

PS：这边写一个小备注

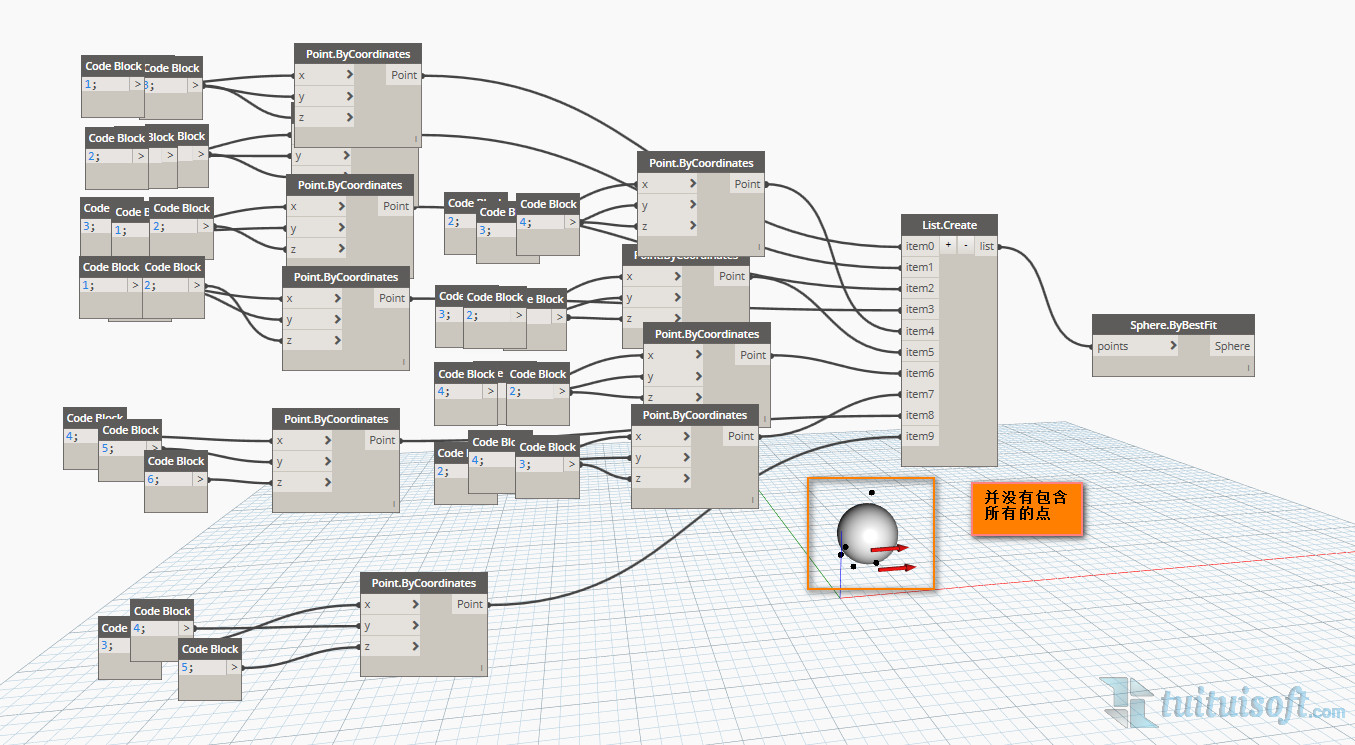

1、在我第一次设置点的时候不是很有规律，导致一些点偏离太远，在生成球体的时候我发现生成的球体并没有把他们包含进去，由此也证明了，他拟合球体是是尽可能接近输入点拟合的，并不会包含所有你列出的点。

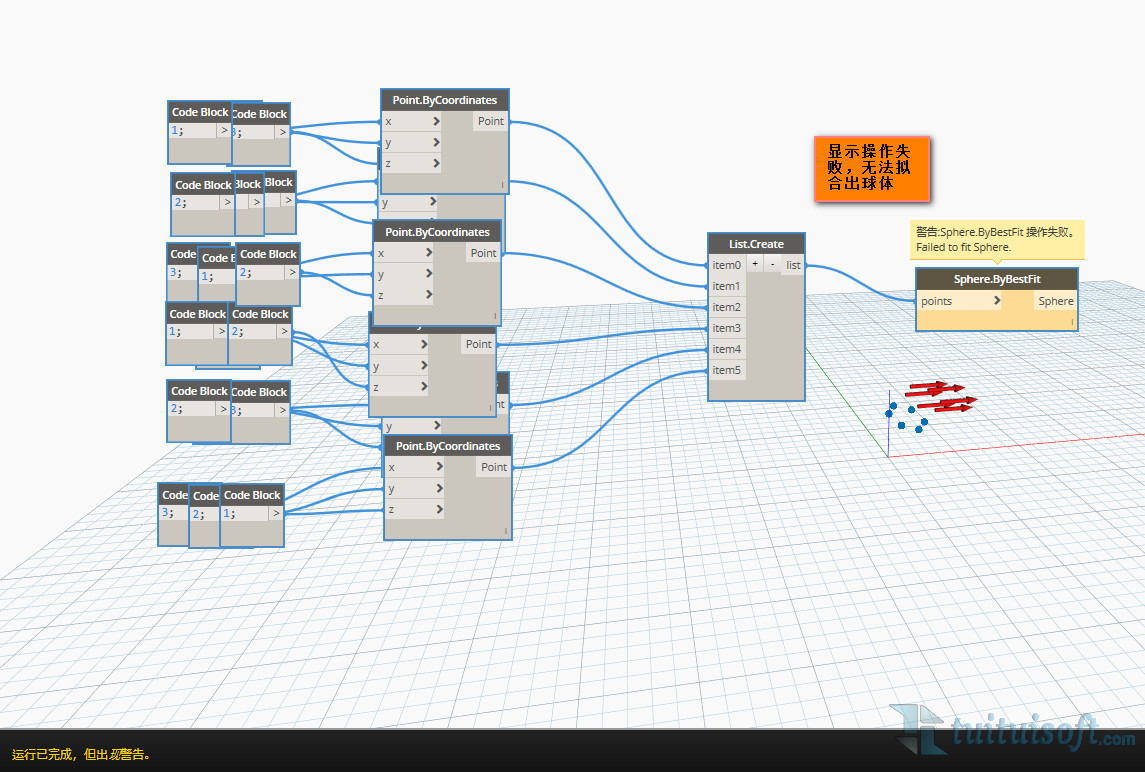

2、我还发现当你的点过于紧凑的时候他也没有办法拟合出球体，因为他的拟合应该是以我们提供的点作为球的外表面来生成的，所以过于紧凑的点也无法拟合出球体。

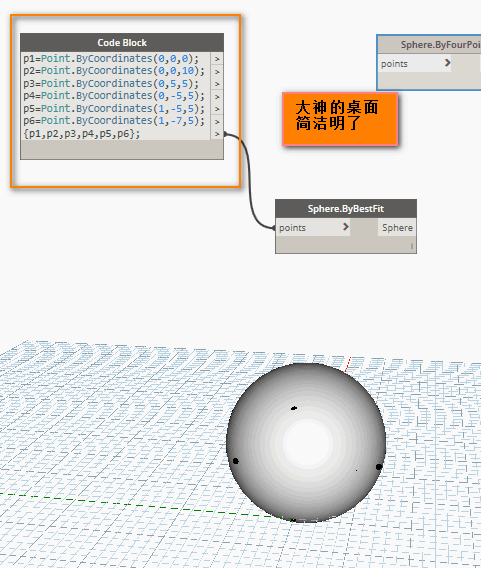

3、其实稍微懂的人都会发现我的桌面有很大的问题， 咨询过大神，别人的球是这样的，没有对比就没有伤害，但是我现在确实还不会简化的方法，等我学会了，会马上更新出来告诉大家的。

—————————————————————手动分界 ————————————————————

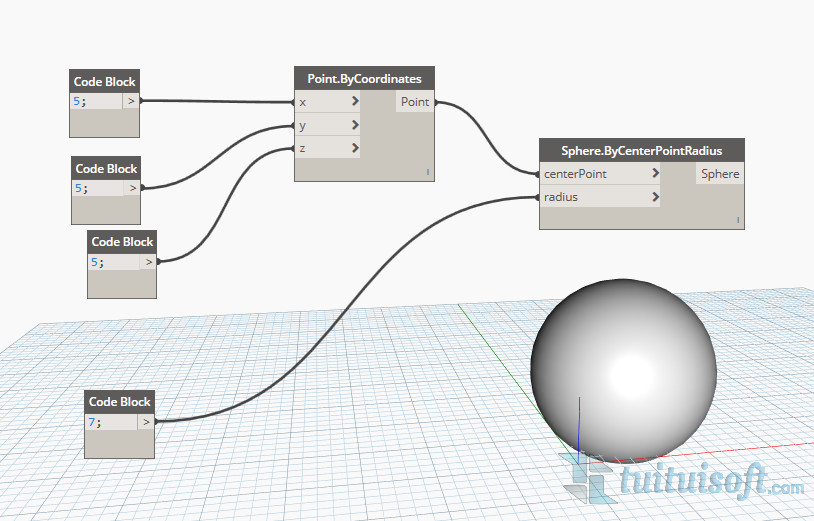

那么我们接着来看第二种方法：通过给定球心和半径创建实心球体

这是很常规的也是很方便的一种创建方法了

这个结点就很好理解了，一个是圆心，一个是半径

—————————————————————手动分界 ————————————————————

下面来看第三种：通过给定的四个球体表面的点创建实心球体

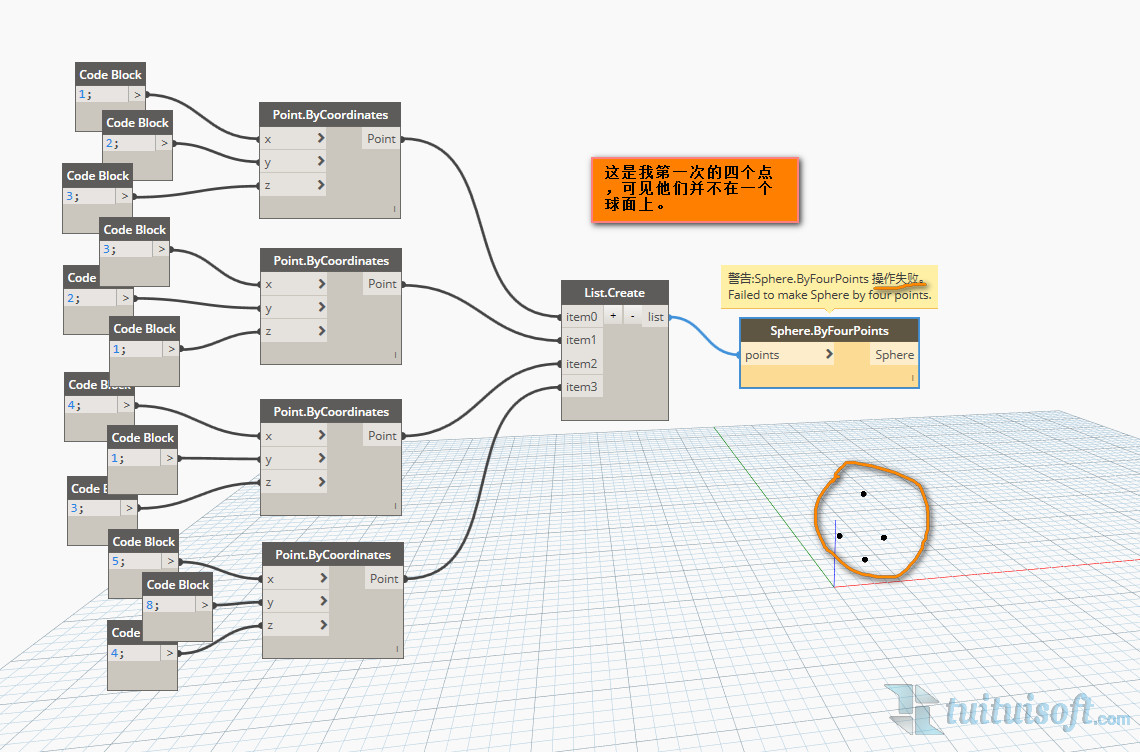

这里我刚开始试的时候出现了一个误区，我以为空间任意四个点就可以创建，但是发现咦为什么没办法生成。

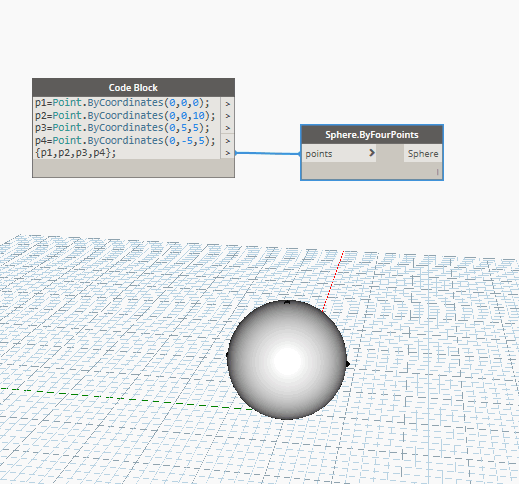

所以第三点其实是已知球体本身的一种方法，创建方法本身是容易的（这边借一下老师的图纸）

好了，球体的部分查不多是这样了，欢迎大家围观，欢迎大神纠错，也欢迎小白跟我一起学习呀
