本文转载至微信公众号“欧特克BIM俱乐部”！
曾经尝试过将2Km所测量的7000多个点分别导入Revit和Civil 3D中，由于Revit中的场地功能和Civil 3D地形功能本身的应用场景不一样，在Revit中出现错误不能导入，但在Civil 3D中轻轻松松就能完成该操作，故对于一些长、大道路测量点，选择Civil 3D才是正解~
当然，原地貌包括设计地貌都可以用Civil 3D编辑，桥梁等结构物则可以在Revit 中编辑，然后进行整合，所以，两者相辅相成，不可分割，这能很好的完成工作。接下来给大家讲的是如何用Civil 3D处理原始地貌，从此这个再也不是难题！
首先，准备原始地貌的测量点，这个点即从GPS或者其他仪器导出的测量点（包含项目的X,Y,Z坐标），如图所示。将其保存成txt文件，以接入Civil 3D接口。

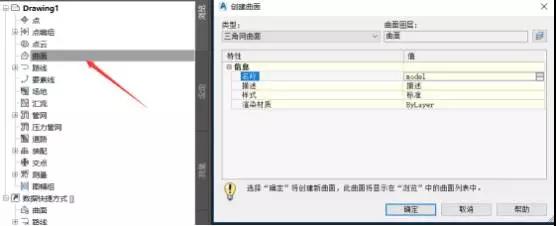

接下来，打开Civil 3D，右击选择“曲面”——“创建曲面”，类型选择“三角网曲面”，可将此曲面的名称进行重命名。

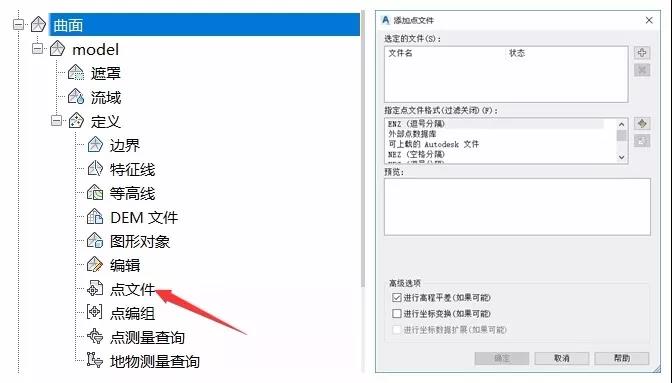

点击“确定”之后，曲面的选项栏左侧边会出现一个小加号，这个说明创建的曲面已经形成。点击加号，就会出现自己命名的曲面，需要注意，这个曲面并没有赋予任何信息，还未添加已经准备好的点文件。接下来，在点文件选项栏右击，选“添加”，然后点击“＋”，找到已经准备好的txt文件进行添加。添加完成后点击“确定”，则该文件被添加进来了。

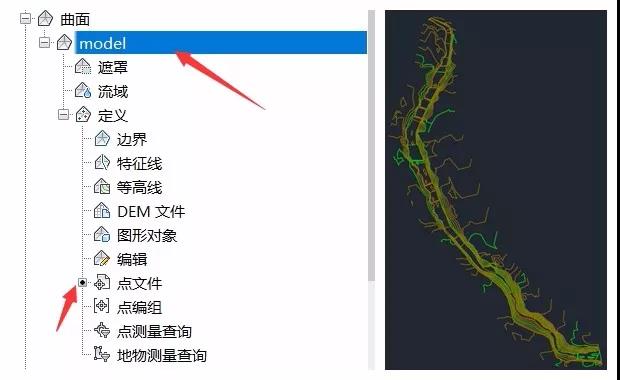

添加文件进来以后，发现点文件左侧有一个小黑点，表示文件已经被载入。此时在绘图区域内是没有显示任何信息的，这是因为添加进来的区域并没有显示在当前区域，故需要进行缩放，右击“model”，然后点击“缩放到”，则文件的信息将显示在当前的绘图区域内，这里有个小技巧，你可以通过快捷键“Z”+“E”方式进行“缩放到”操作。

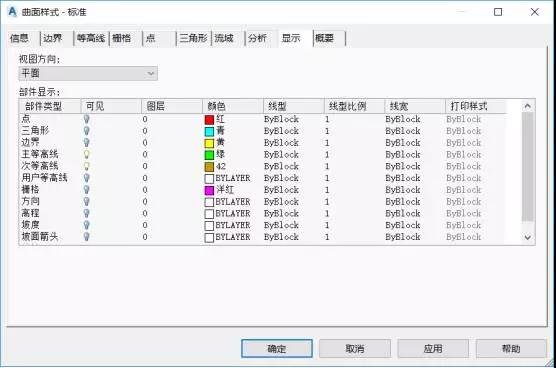

此次的显示方式为等高线显示，可以更改其显示方式进行不同样式显示，选择“等高线”，右击编辑曲面样式——“显示”

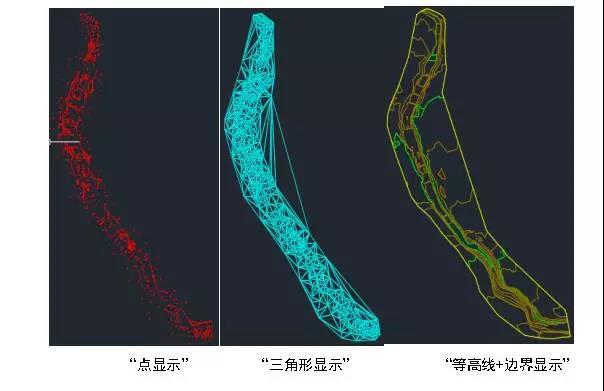

可以看到，曲面的显示方式有三种，“点显示”、“三角形显示”、“等高线+边界显示”。
这些显示样式在后期进行处理时，根据不同情况进行不同处理。

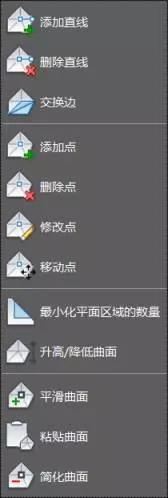

对不同显示情况下的修改，包括
前三个是对三角网曲面下的修改，注意一定要将显示方式调为三角网显示；同理，对点的修改则是后四个修改来操作，顾名思义，如何操作不再赘述，升高/降低曲面则是将曲面统一升高/降低一定值。平滑曲面则是将三角网柔滑，变平滑过度，粘贴曲面的话，则是将两个曲面粘贴在一起形成一个曲面。Civil 3D地形处理技巧上篇先讲到这里，下篇继续！
