AutoCAD Electrical 使用文本文件 WD.ENV 在程序中定义不同的环境设置。
代码格式：环境代号 , 设置 , 描述 （用逗号隔开）。
注： 如果行中的第一个字符为星号“*”，则程序将忽略该行。
在替换“wd.env”文件前最好先进行备份！
一、环境文件位置（不同的安装路径和系统存储的位置不一直）
我们可以通过如下方法获得环境配置文件WD.ENV的默认存储位置

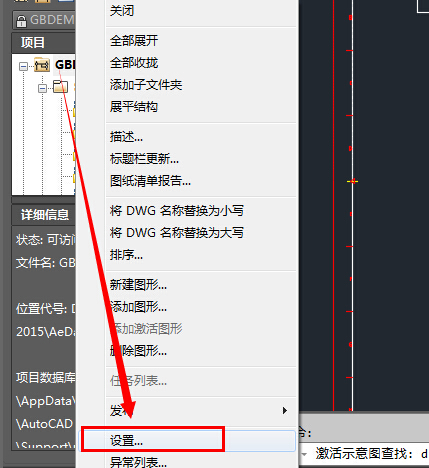

1、右键项目，选择“设置”
2、点击环境文件

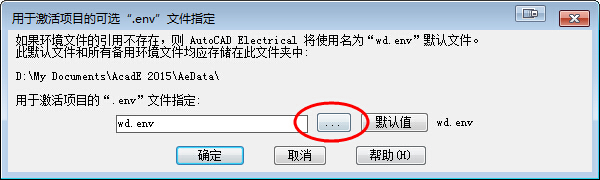

3、点击浏览按钮

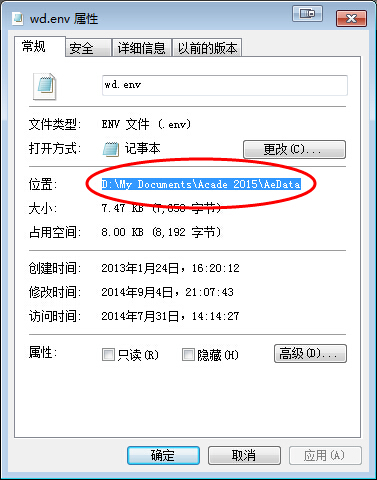

4、右键“wd.env”选择属性
5、复制路径

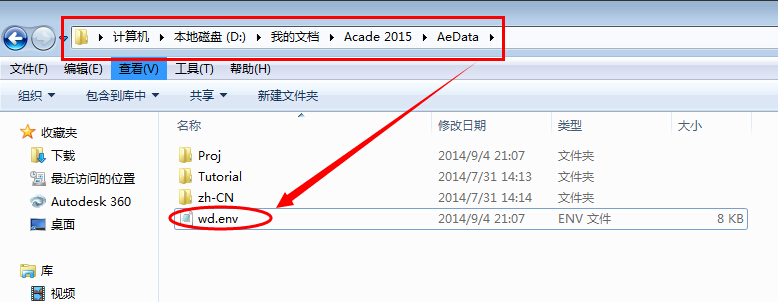

6、将复制的路径“粘贴”到地址栏打开，找到“wd.env”文件
二、“wd.env”环境文件内容
| 环境代号 | 用途 |
|---|---|
| WD | 用于存储支持文件（如对话框文件和 xls 模板）的文件夹 |
| WD_USER | 用于存储用户临时文件的文件夹 |
| WD_LIB | 基本文件夹库符号 |
| WD_USERCKTDIR | 用于存储保存的回路的文件夹 |
| WD_PNL | 用于存储面板布局库符号的基本文件夹 |
| WD_CIRCBUILDER_FNAM | 回路编译器电子表格文件名 |
| WD_INSCOMPDLG | 用于原理图图标菜单上浏览按钮的起始文件夹 |
| WD_INSFPDLG | 用于面板图标菜单上浏览按钮的起始文件夹 |
| WD_INSCKTDLG | 用于“插入回路文件选择”对话框的起始文件夹 |
| WD_WBLOCKDLG | 用于符号编译器保存的起始文件夹 |
| WD_PICKLIST | 用于“从用户文件插入元件”选项的文件名和位置 |
| PLC_ADDRESS_FORMAT | 下拉列表的默认 PLC 地址格式 |
| WD_CAT | 目录数据库文件 |
| WD_XCAT | 替代目录查找并调用自定义目录程序 |
| WD_PROJ | 默认项目文件夹 |
| WD_PICKPRJDLG | 用于“打开项目”按钮的起始文件夹 |
| WD_OPEN_DWG | 从项目管理器打开图形时要执行的 AutoLISP 程序或表达式 |
| WD_ZIP | “压缩项目”命令使用的压缩实用程序 |
| WD_PROMPT_SAVE | 使用“下一个项目图形”或“上一个项目图形”按钮时触发“保存更改”提示 |
| WD_DWF_PC3 | 换 DWF 绘图仪配置 PC3 文件参考 |
| WD_JPG_PC3 | 替换 JPG 绘图仪配置 PC3 文件参考 |
| WD_PNG_PC3 | 替换 PNG 绘图仪配置 PC3 文件参考 |
| WD_PLOT2FILEDIR | 用于批量打印到文件的文件夹 |
| WD_SAVE2FILEDLG | 用于报告的默认保存文件夹 |
| WD_SET_FILES | 用于报告 SET 文件的默认文件夹 |
| WD_MENU | “项目特性”的“项目设置”选项卡上的“默认值”按钮使用的默认原理图图标菜单 |
| WD_PMENU | “项目特性”的“项目设置”选项卡上的“默认值”按钮使用的默认面板图标菜单 |
| WD_SLB | 于图标菜单幻灯片支持文件的文件夹 |
| WD_SUP_ALT | 在搜索默认 AutoCAD Electrical 支持路径之前，先搜索替代支持路径 |
| D_ACADPATHFIRST | 在搜索 AutoCAD Electrical 路径之前，先搜索 AutoCAD 支持文件搜索路径 |
| WD_SCR_DLG | 替代用于脚本文件选择对话框的起始路径 |
| WD_MSG | 将内部提示和消息映射为特定语言 |
| WD_LASTSURF | 列出上次浏览条目的外部文本文件 |
| WD_PRINT_FONT | 打印报告字体名称和可选磅大小 |
| SETQ | 在启动时设置全局变量 |
您可以使用以下任何别名定义路径设置：(代码中，路径的表达方法！)
| 别名 | 用途 |
|---|---|
| %PF_DIR% | 基本可执行文件安装文件夹 |
| %DS_DIR% | 基本“Documents and Settings”文件夹 |
| %WD_DIR% | “wd.env”所在的基本文件夹 |
| %SL_DIR% | 用于符号库“Libs”文件夹的基本文件夹 |
| %ACAD_SUP_FIRST% | 在 AutoCAD 支持文件路径列表下列出的第一个路径 |
| %ACAD_SUP_LAST% | 在 AutoCAD 支持文件路径列表下列出的最后一个路径 |
