Revit如何将房间信息添加到门上二种方法:Dynamo and Revit DB Link

发布于:2018-05-02 12:07:46
首页/技术分享/Revit
收藏
10034

网友投稿

更多
本文来源:Xinhua Duan, Premium Support Specialist 的 Autodesk Enterprise Priority

需求:

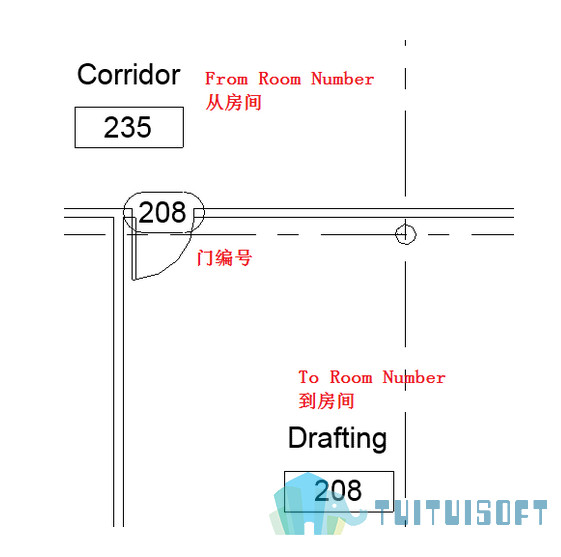

建筑门的两侧对应着不同的房间编号,是否可以将这两个房间编号信息添加到门里(从而明确门的开启方向),并最终添加到标签上。

现状:

工程师懂一点Dynamo,不懂Revit API开发。

解决思路:

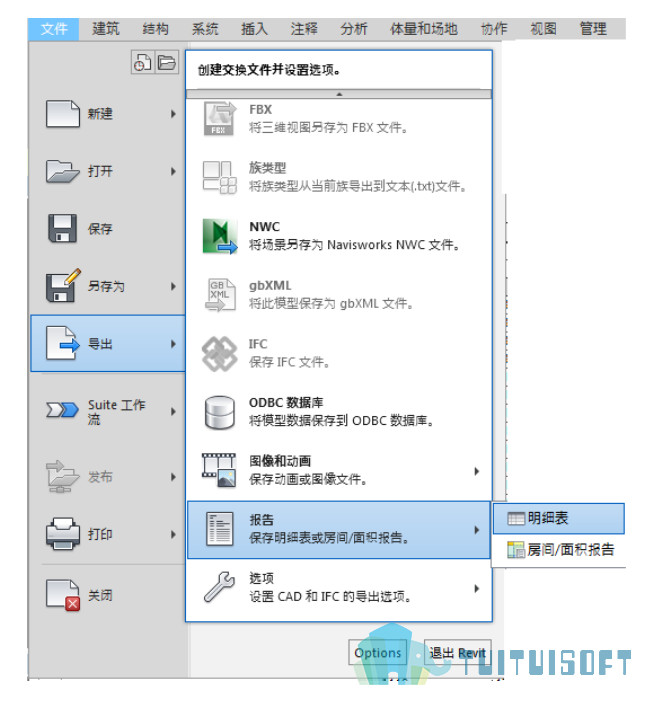

因为门的明细表里可以添加关联的房间信息,“从房间”和“到房间”,所以需要先把这个信息添加到门的明细表中,然后将明细表输出成.TXT文件

解决方法一:

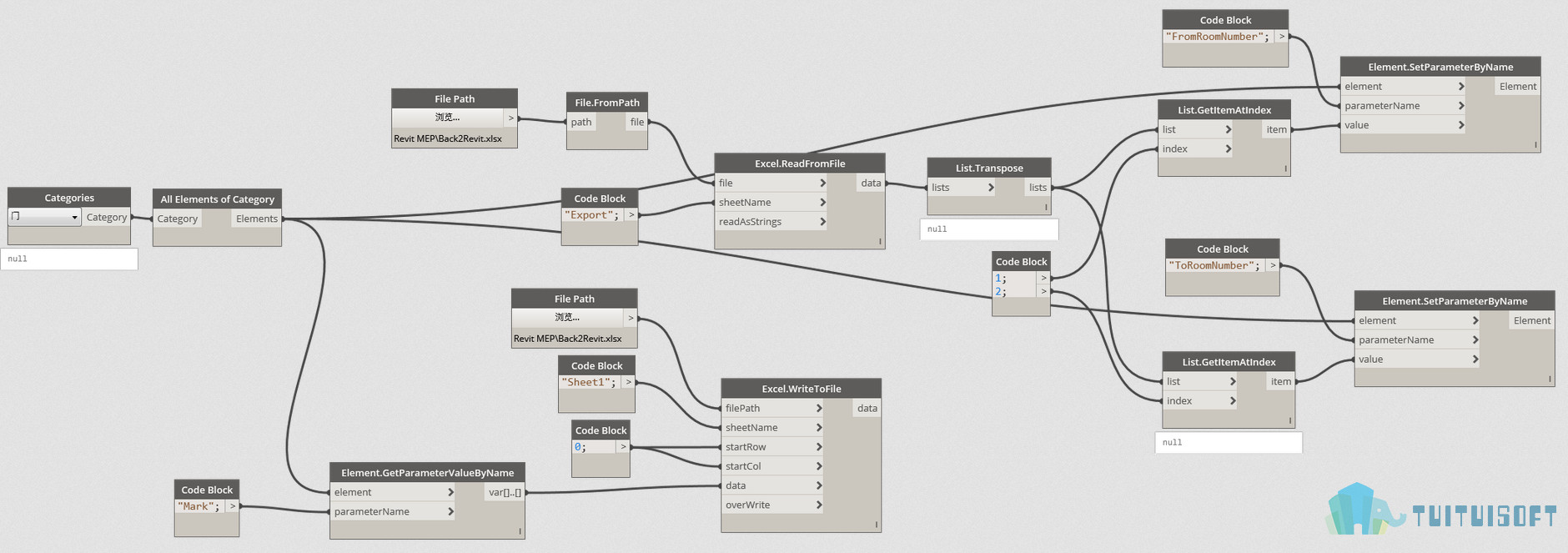

使用Dynamo将门编号的列表(List)输出  2 使用Excel表格进行数据处理 3 将处理过的数据使用Dynamo载入到Revit里,添加给关联参数。

Revit样例文件,Excel表格及Dynamo文件见附件。


解决方法二:

Revit DB Link插件

1、使用 Revit DB Link插件将项目数据库输出

2、使用Access进行数据处理

3、将处理过的数据使用 Revit DB Link插件载入到Revit里,添加给关联参数。
