晨曦BIM钢筋的功能日趋完善，让很多BIM算量的旁友逐渐喜欢用上了这款软件去进行钢筋模型的建立和钢筋算量。对经常算量和建立钢筋模型的旁友来说，一根根输入工程项目中柱、梁的钢筋配筋信息，不仅耗费我们巨大的精力也要花费很多的时间。晨曦BIM钢筋完善了这方面的功能，大量的节省了输入钢筋配筋图的时间，下面我们一起来看一下。
梁名称转化功能能够识别出梁的标注图层，能够识别出CAD图纸中的配筋图中梁的信息。如下图操作所示：
首先点击梁名称转化→提取→图层标注信息→Esc键退出→识别→确认梁名称转化是否正确后→转化。转化成功后，我们就可以进行下一步了。
梁名称转换只是提取识别图纸上的梁尺寸信息，识别出来的梁构件并未布置到模型上的，简单来说，梁名称转换是帮助用户快速定义梁构件，而布置梁构件还是得手动布置
梁钢筋转换是要基于已有梁构件模型后，才能将钢筋信息提取到构件上

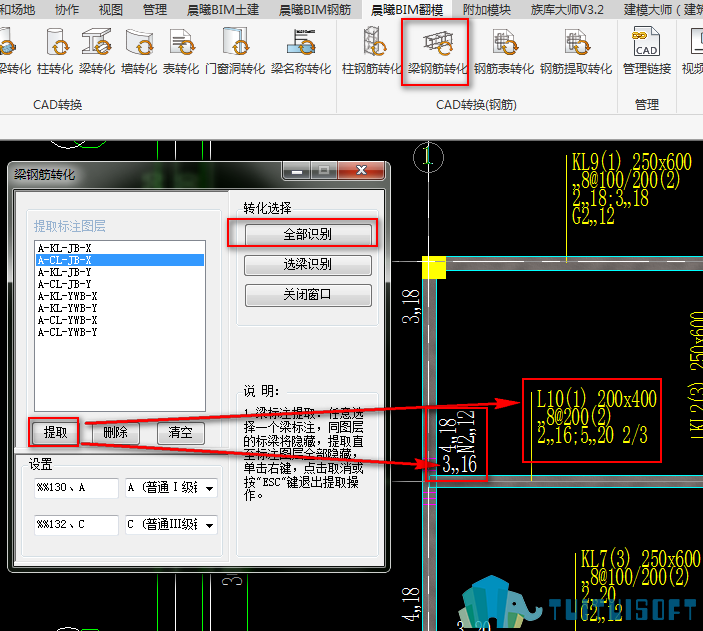

梁钢筋转化，没有经过系统学习晨曦软件操作的旁友，往往会分开使用这两个功能，就会产生错误和疑问。操作如下图所示：
点击梁钢筋转化→提取→图层标注信息→Esc键退出→识别→确认梁配筋信息是否全部提取完成→全部识别。全部识别完成后，我们所有的梁配筋信息都会在相应的构件里面。

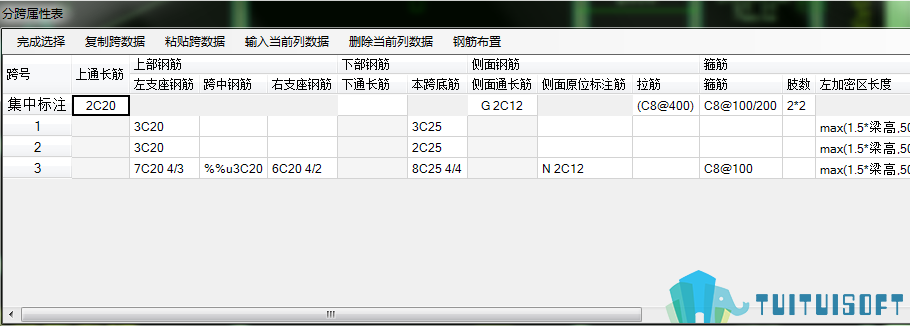

点击查看构件配筋信息：
确认无误后，就可以进行钢筋布置了噢。这样的操作是不是很好的解决了一根根输入配筋信息的繁琐和苦恼操作，让BIM钢筋算量变得简单起来的插件。
