运用晨曦BIM翻模插件快速转化轴网

发布于:2018-02-01 17:28:43

今天小编和网友们一起学习下,如何使用晨曦BIM翻模插件在Revit中进行快速翻模,提高翻模效率。今天我们主要学习的内容是翻模构件转化时如何进行CAD链接以及轴网转化。下面我们一起来上手一下~

一、我们翻模是建立在CAD图纸上进行翻模的,图纸的准确性,或多或少影响者我们翻模的精度和准度。1、在使用翻模插件时,我们要新建一个工程,必须先保存工程和进行工程设置后,才能使用翻模操作。2、进行图纸分割、把图纸链接到相应的楼层平面。点击链接CAD,在插入CAD图纸的时候要注意修改导入单位,一般我们是用“毫米”。“定位”一般选择中到中或者是原点到原点。

二:快速轴网转化

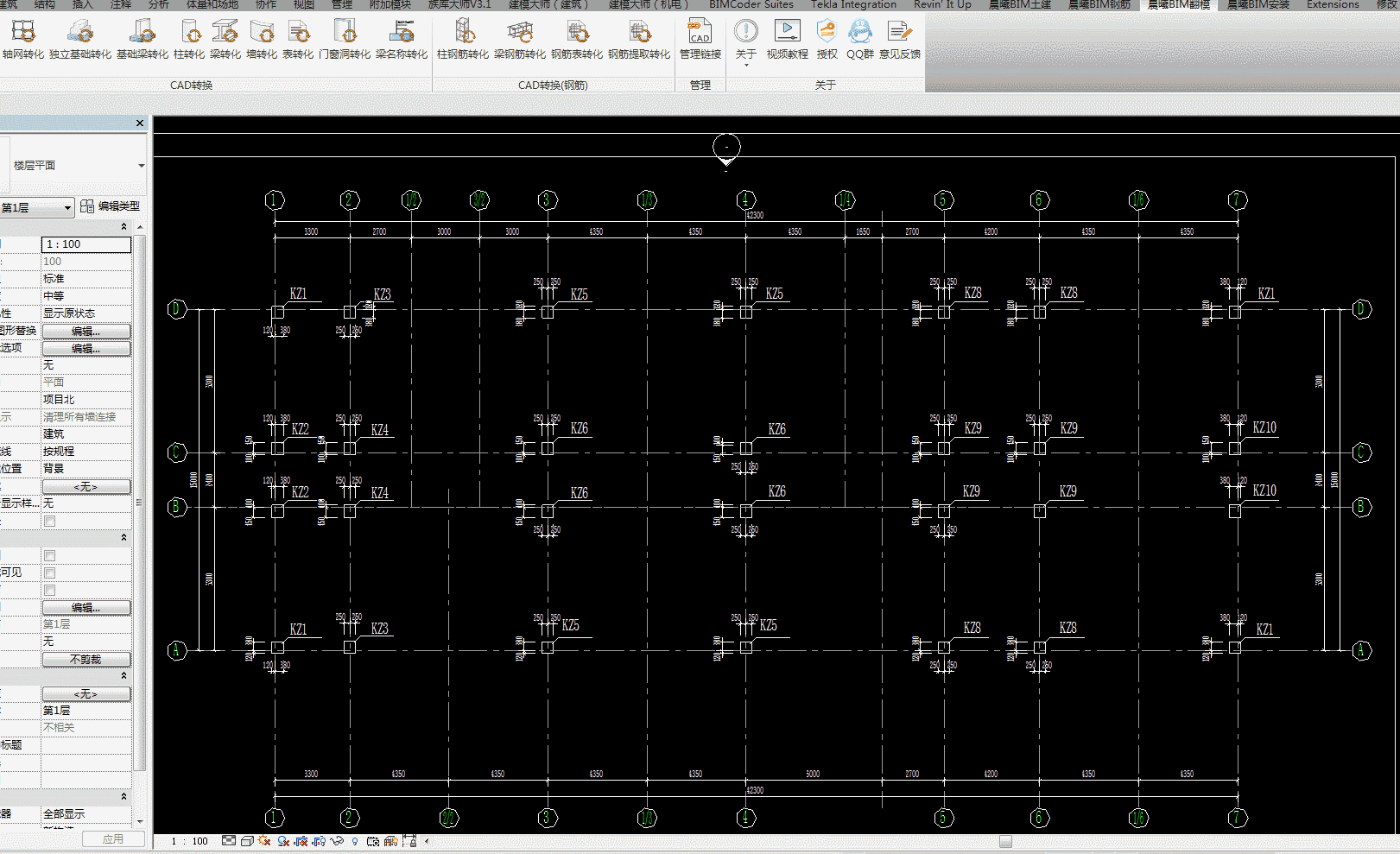

完成好图纸链接之后,接下来我们看下如何进行轴网转化。1、我们是要提取CAD图纸中的轴符、轴线图层,转化为Revit中的轴网。2、点击“轴网转化”后,我们先进行轴符图层的提取,提取到的内容会自动隐藏,确认提取完后,按Esc键或鼠标右键取消退出。然后进行轴线图层的提取,提取完之后按Esc键或鼠标右键取消退出。点击转化。看显示是否转化成功,轴网转化完成后我们最好将它进行锁定,防止误移。顺便提醒一下朋友们:每次提取完之后必须要先“取消”才能够进行下一项内容的提取操作!

具体操作看小视频演示:
