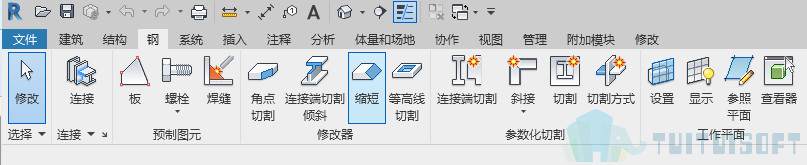

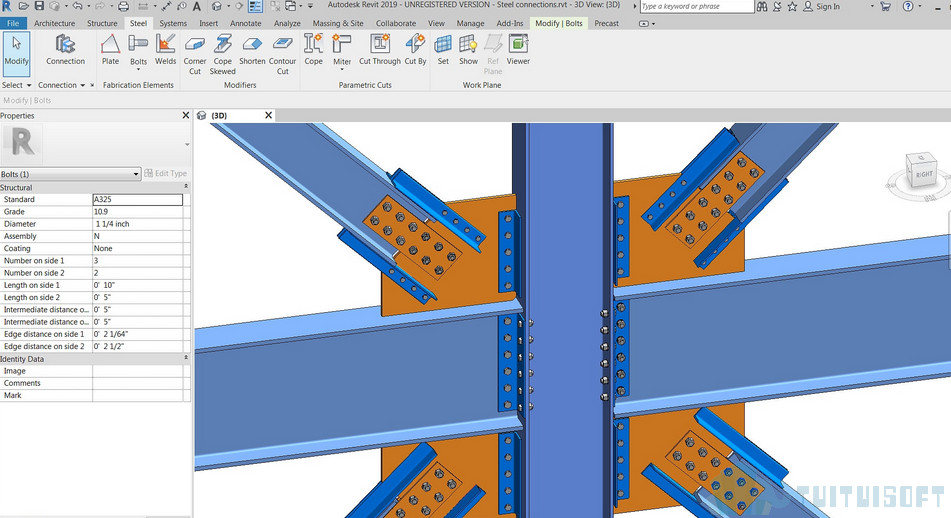

Revit2019的工具栏中有一个单独的钢模块,在模块中添加了很多新的功能比如钢结构连接、预制板与螺栓、角点的切割以及连接端的切割倾斜等等新功能。下面小编以钢节点连接为例进行讲解

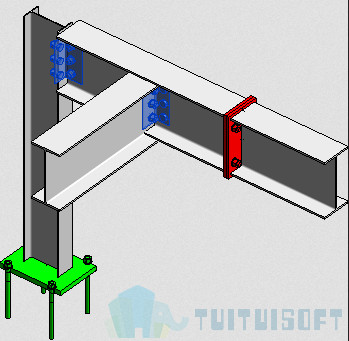

先将连接图元添加到模型的图元中,然后再创建自定义的钢连接。我们可以选择一个或者多个从中创建自定义连接的标准是常规的连接。若是所创建的自定义连接类型中的参数不符合要求时我们可以编辑自定义连接类型来进行对连接的子图元进行修改.


由于我们的主图元数量是有限的,所以无法使用三个以上的连接图元来定义自定义的钢连接。

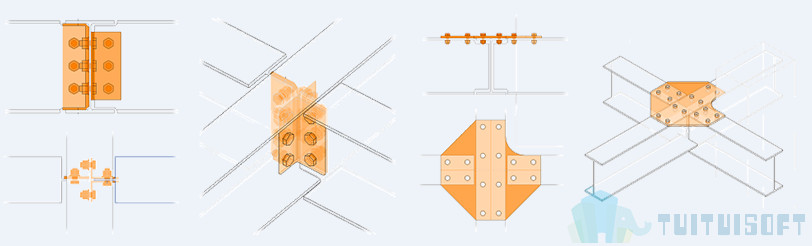

自定义连接可以包括钢图元以及标准的连接、参数化的剪切或支持的钢结构柱框架形状的族。同时也可以组合任意的钢零件、标准连接和参数化剪切以定义自定义连接。
