Revit技巧 | 使用Revit导出轴网图纸

发布于:2024-10-14 17:30:01

BIM中文网

更多

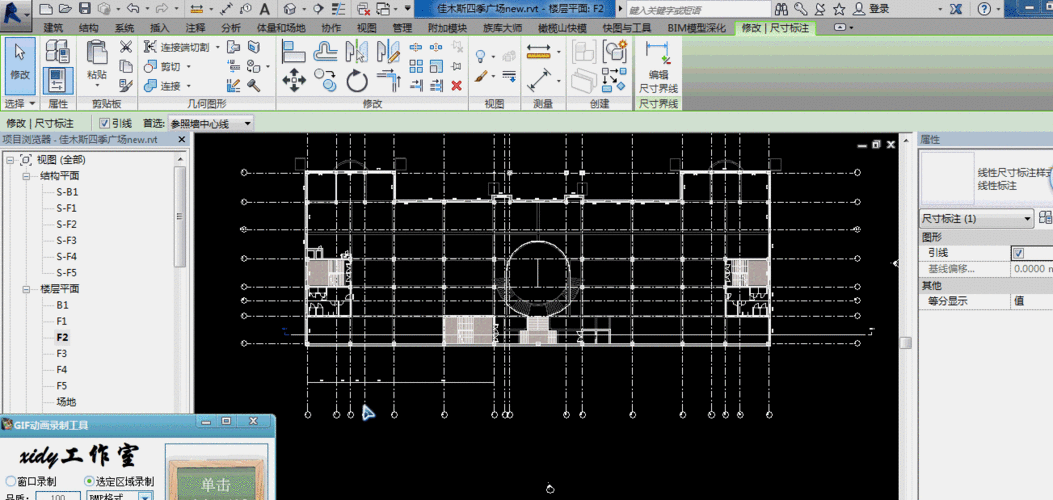

使用Revit导出轴网图纸

使用Revit导出轴网图纸Revit是一款专业的建筑信息模型软件,它的功能强大且易于使用,可以帮助建筑师和设计师快速创建建筑模型,并生成各种图纸和报告。在建筑设计过程中,轴网图纸是非常重要的一部分,它能帮助设计师准确地标示出建筑物的结构轴线,方便后续的施工和交付。Revit提供了导出轴网图纸的功能,只需简单的几个步骤,就能生成规范清晰的轴网图纸。首先,在Revit中打开需要导出轴网图纸的项目。在项目浏览器中选择Structural Plan Views(结构平面视图),找到想要导出的平面视图。这些视图通常会包含建筑物的轴线标示和结构构件的位置。选择一个合适的视图,可以通过放大和缩小来确保图纸上的轴线显示清晰。接下来,选择“导出”选项卡中的“DWG”按钮。在弹出的对话框中,选择导出位置和文件名,并确保选择了正确的DWG版本。点击“保存”按钮后,Revit会将视图中的所有元素导出为DWG文件。导出完成后,可以使用AutoCAD或其他CAD软件打开导出的DWG文件。在AutoCAD中,可以进一步编辑和标注轴网图纸,添加文字、尺寸和符号等。值得注意的是,在导出轴网图纸之前,需要确保Revit项目中的轴线和结构构件已经正确标示。为了提高精度,可以在项目中使用Revit的“标注”工具,手动添加额外的标记和尺寸。此外,为了使导出的轴网图纸更加清晰和易于阅读,还可以调整导出设置。在Revit的导出对话框中,可以设置导出比例尺、线宽和字体大小等参数。根据具体需求,可以调整这些参数以满足设计要求。总的来说,使用Revit导出轴网图纸非常简单,并且能够提高设计效率和准确性。通过正确设置导出参数和在CAD软件中进行进一步编辑,可以生成专业水平的轴网图纸,从而支持建筑项目的顺利施工和交付。

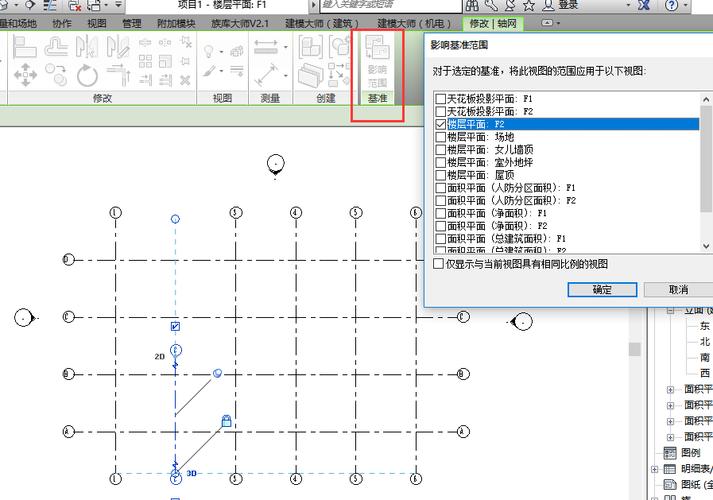

使用Revit导出轴网图纸
