Revit是一款专业的建筑设计软件，可以帮助建筑师和工程师更好地进行建筑设计和施工。在Revit中，导入CAD轴网可以帮助我们更准确地定位和布置建筑元素。下面是一些详细步骤，教你如何在Revit中导入CAD轴网。

第一步：准备CAD轴网文件

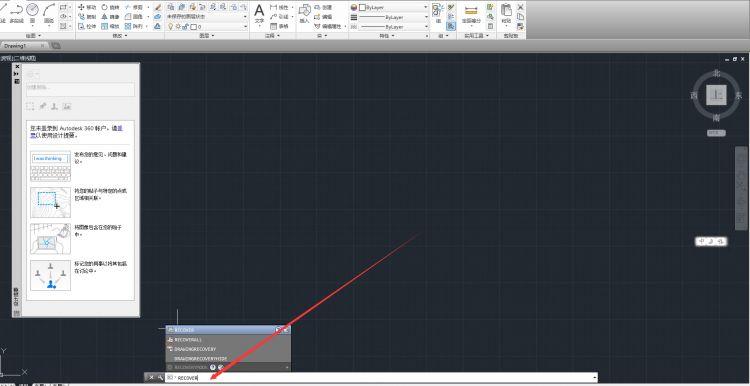

首先，在AutoCAD中打开CAD轴网文件。确保轴网文件中的线条和文字是以图层的形式组织的，并且轴网线条是封闭的多段线或直线。如果需要，可以将线条和文字调整到合适的尺寸和位置。

第二步：导出CAD轴网文件

在AutoCAD中，点击“文件”菜单，选择“另存为”选项，将CAD轴网文件保存为DWG或DXF格式的文件。在保存文件时，建议选择较低的AutoCAD版本以确保兼容性。

第三步：在Revit中导入CAD轴网

打开Revit软件，在“插入”选项卡的“导入”组中，选择“CAD”选项。在“导入CAD文件”对话框中，选择之前保存的CAD轴网文件，点击“打开”按钮。

在“导入CAD图形”对话框中，可以选择是否将CAD文件中的图层分解为Revit中的构件。如果要将轴网的线条和文字作为构件导入Revit中，需要将“导入为构件”选项打勾。如果只是想将轴网作为背景参考，可以取消这个选项。

点击“确定”按钮后，Revit会提示你选择导入CAD轴网的位置。你可以选择一个工作平面作为导入的位置，也可以在导入之后再调整位置。

第四步：调整CAD轴网的位置和尺寸

导入CAD轴网后，可以使用Revit的编辑工具对轴网进行进一步调整。例如，可以选择轴网的线条和文字，然后使用移动工具将其移动到正确的位置，或者使用修改工具调整尺寸。

在调整完毕后，可以根据需要在轴网上创建建筑元素，例如墙体、柱子、梁等。导入的CAD轴网可以作为辅助参考，帮助你更好地布置和定位这些建筑元素。

总结：

通过以上几个简单的步骤，你可以在Revit中轻松地导入CAD轴网，并且可以根据需要对其进行调整和编辑。导入CAD轴网可以帮助我们更准确地进行建筑设计和施工，提高工作效率。
