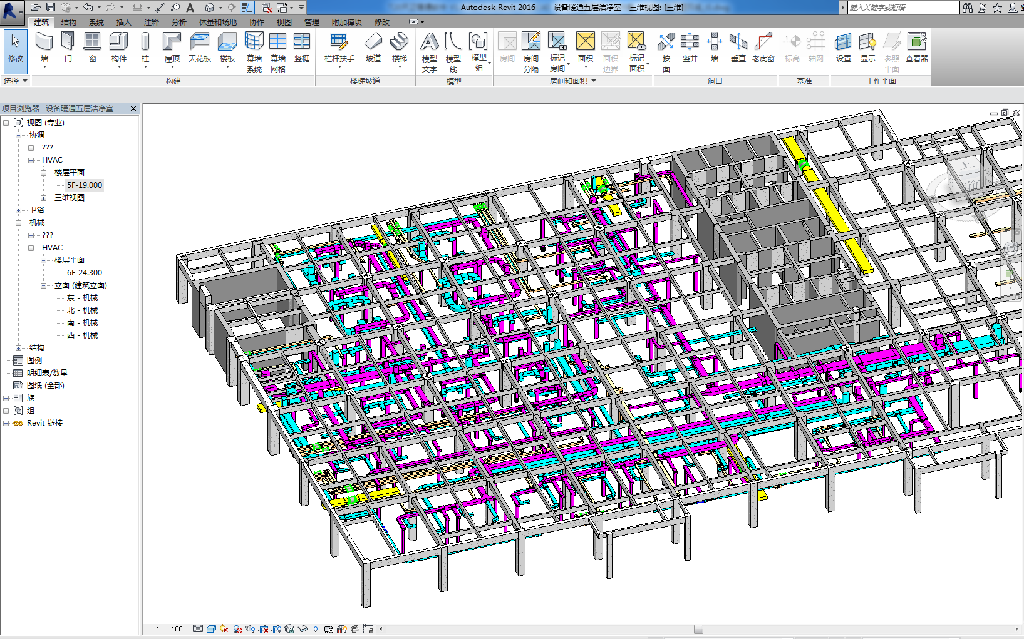

问题：在实际项目中（以暖通专业为例），当前专业模型过大如下图1所示，会造成计算机资源不足出现卡顿的情况，如何降低电脑资源消耗，提高工作效率呢？
图1
上述问题可以通过以下三种方法：
隐藏视图可见性中不需要的模型类别

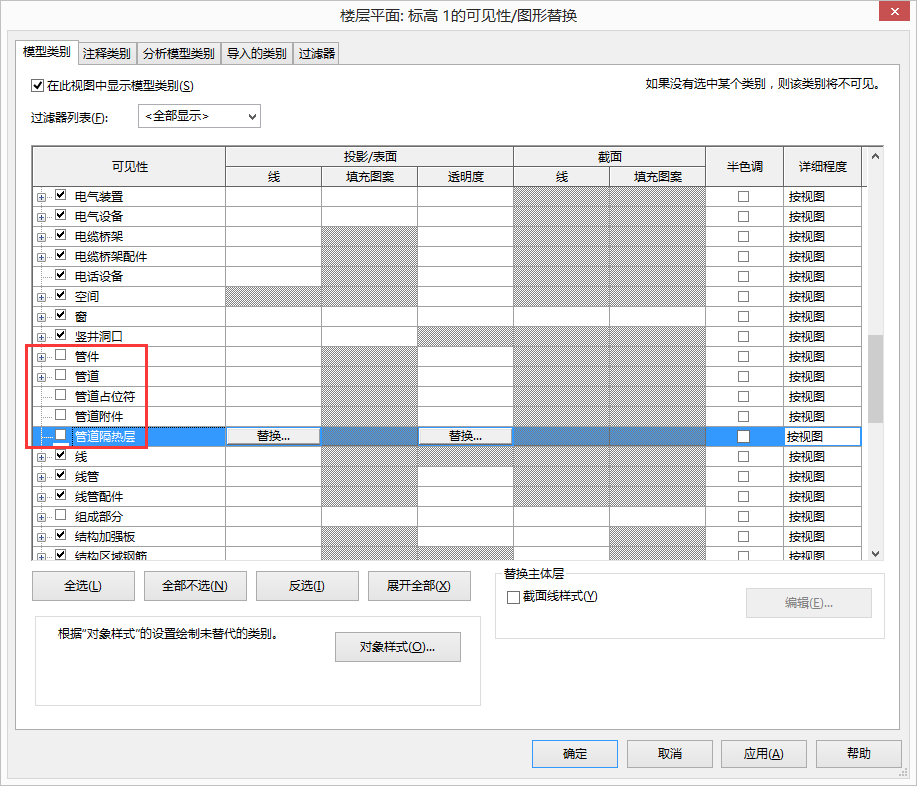

机电模型搭建时，考虑到后期管线碰撞及优化，往往将各个专业在一个项目文件中绘制。此时，可以根据当前绘制的专业不同，对不需要的构件进行隐藏，如绘制电缆桥架时，将可见性视图设置中的管道类别隐藏，如图2所示，可加快模型运转速度。
图2
设置过滤器来实现

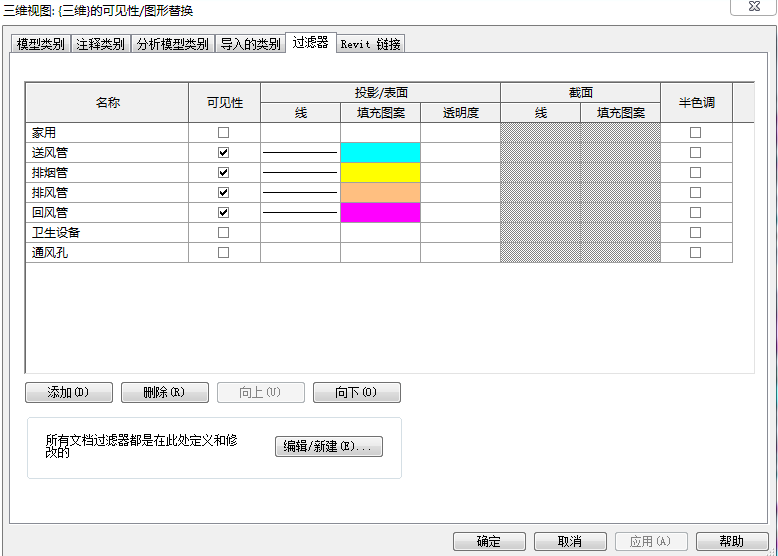

如图3过滤器所示该项目暖通专业由：送风管；排烟管；排风管；回风管四种管道系统组成，如果四种管道都显示就会造成上述问题。
图3

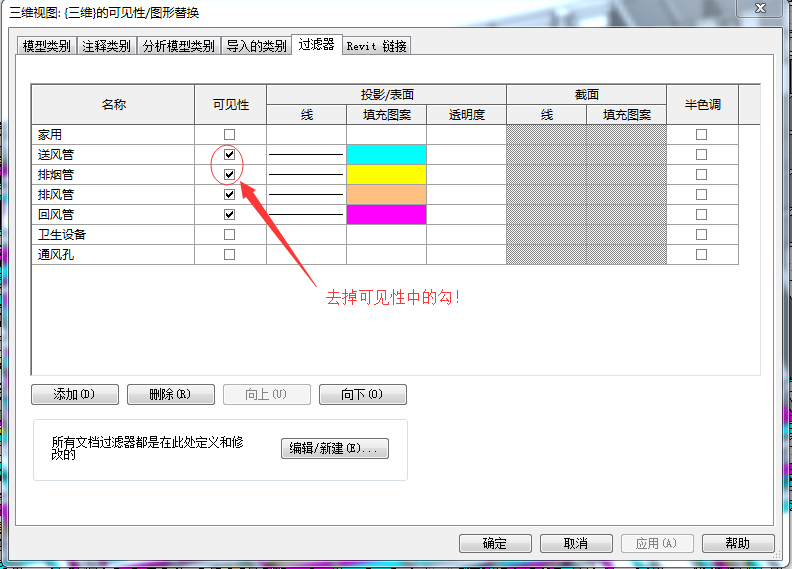

此时，我们可以设置过滤器选择其中一种或几种管道系统显示其余隐藏。具体操作如下：用VV命令打开“可见性/图形替换”对话框，切换到过滤器如图4所示去掉“送风管，排烟管”后面可见性中的“√”，这样送风管、排烟管等管道系统在当前视图中将不再显示。从而实现降低电脑资源消耗，提高工作效率。
注意：该方法也同样适用于给排水电气等专业。
图4
巧用剖面框
卡顿现象主要出现在对三维视图进行查看时，此时，可以通过剖面框，只剖切出需要查看的对象，这样既保证了各个方位对主要部位的查看，又保证了查看过程的流畅。
