Revit技巧 | 如何解决Revit中阀件不拾取管道?

发布于:2024-09-30 09:38:19

BIM中文网

更多

AiRevit是以Revit技术为核心,以相应BIM技术为辅助的综合性BIM学习社区。包括Revit、Navisworks、Fuzor、Dynamo等BIM相关软件,以及VR、协同工作等BIM技术。在revit中,机电模型中画管道时需要添加阀件,那么有些阀件添加时不是拾取管道的,接下来介绍种一方法来解决此问题。

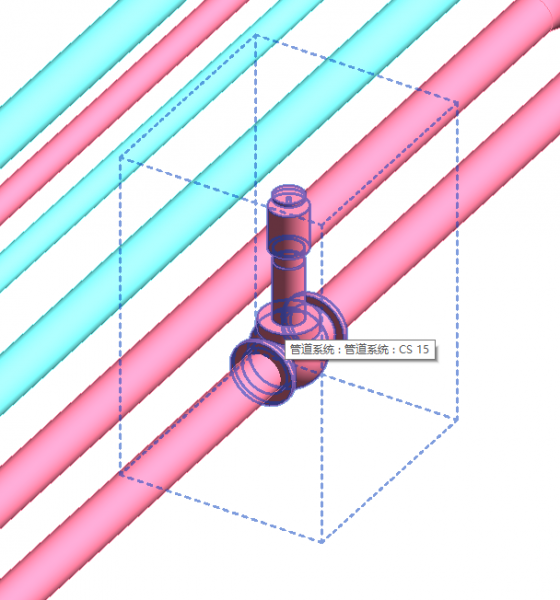

1、先绘制一段管道,选择一个阀门放置,如图其实没有拾取管道,即阀件与管道没有连在一起。

bim教程,Revit

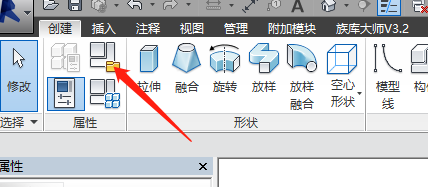

2、双击该族,进行对族的编辑,选择族类别和参数。

bim教程,Revit

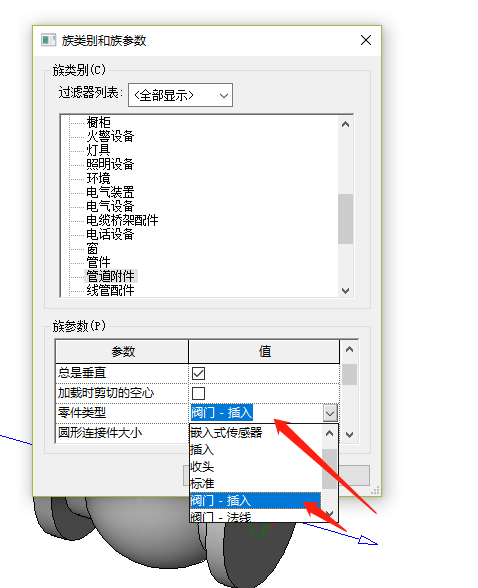

3、将族参数中的零件类似改成阀门-插入,点击确定,载入项目即可。

bim教程,Revit

解决Revit中阀件不拾取管道的意义:通过学习上述文章,不仅学会了解决阀门不能自动拾取管道的方法,同时也要理解完成的族可以进行重新编辑,以及零件类型选择的作用。
