Revit幕墙是一种外墙，附着到建筑结构，而且不承担建筑的楼板或屋顶荷载。 在一般应用中，幕墙常常定义为薄的、通常带铝框的墙，包含填充的玻璃、金属嵌板或薄石。 绘制幕墙时，单个嵌板可延伸墙的长度。 如果所创建的幕墙具有自动幕墙网格，则该墙将被再分为几个嵌板。
在幕墙中，网格线定义放置竖梃的位置。 竖梃是分割相邻窗单元的结构图元。 可通过选择幕墙并单击鼠标右键访问关联菜单，来修改该幕墙。 在关联菜单上有几个用于操作幕墙的选项，例如选择嵌板和竖梃。
可以使用默认 Revit 幕墙类型设置幕墙。 这些墙类型提供三种复杂程度，可以对其进行简化或增强。
幕墙 1 - 没有网格或竖梃。 没有与此墙类型相关的规则。 此墙类型的灵活性最强。
外部玻璃 - 具有预设网格。 如果设置不合适，可以修改网格规则。
店面 - 具有预设网格和竖梃。 如果设置不合适，可以修改网格和竖梃规则。

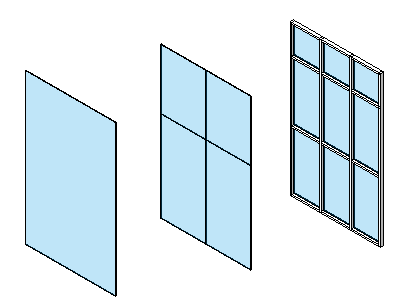

幕墙类型：“幕墙 1”、“外部玻璃”、“店面”

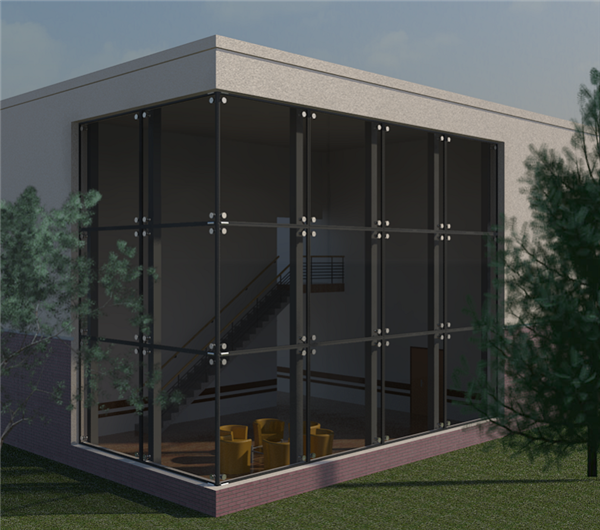

幕墙样例

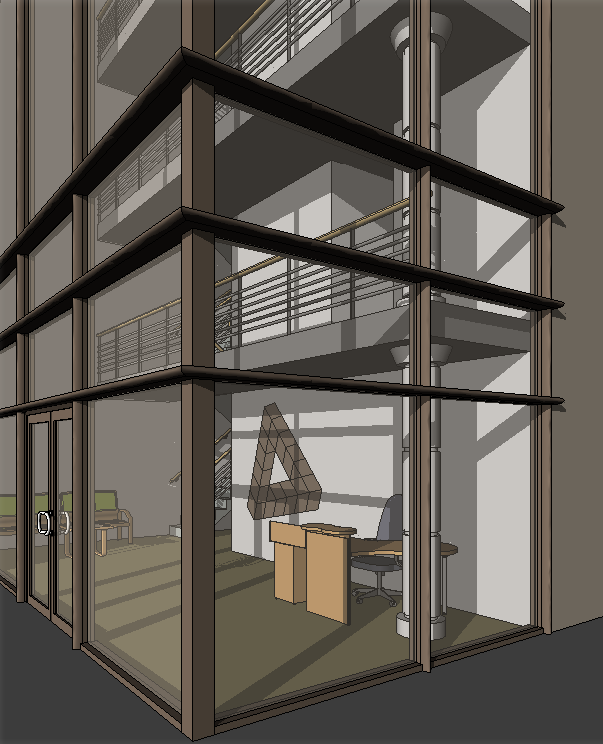

幕墙网格样例
1.打开楼层平面视图或三维视图。
2.单击
（墙:建筑）。在哪里？
“建筑”选项卡
“构建”面板 “墙”下拉列表 （墙:建筑）“结构”选项卡
“结构”面板 “墙”下拉列表 （墙:建筑）3.从类型选择器下拉列表中，选择一种幕墙类型。
4.要创建具有自动水平和垂直幕墙网格的墙，请指定墙类型的“垂直布局”和“水平布局”属性。
重要信息无法在绘制墙之后移动自动幕墙网格，除非使这些网格“不相关”。要执行此操作，请选择一个幕墙网格，然后在“属性”选项板中的“其他”下，选择“不相关”作为“类型关联”。此外，也可以选择网格，然后单击显示的锁形标志。如果自动网格是不相关的，则当您使用幕墙的类型属性调整墙的尺寸或修改网格布局时，其位置保持固定。使用此参数，可以在创建等网格间距之后调整某些网格的位置。如果已将网格放置在幕墙上，则它将不参加网格布局计算。
5.使用以下方法之一创建墙：
要退出“墙”工具，请按 Ese 键两次。
绘制墙：默认情况下，线是活动的。（如果不是活动的，请单击“修改 | 放置墙”选项卡
“绘制”面板
（线），或者选择其他绘制工具。）请参见Revit绘制。当绘制墙时，可以利用关联尺寸标注功能，通过在键盘上输入值来快速设置其长度。
如果要围绕定位线翻转墙的方向，请在绘制墙时按空格键。此操作适用于所有墙体绘制工具，例如矩形、圆和三点弧。
拾取线 (
)：选择现有的线。线可以是模型线或图元（例如屋顶、幕墙嵌板和其他墙）的边缘。拾取面 (
)：选择体量面或常规模型面。可以将常规模型创建为内建模型或基于族文件的模型。提示要高亮显示体量或常规模型上的所有垂直面，请按 Tab 键。单击以同时在每个高亮显示的面上放置墙。
6.要修改嵌板类型，请执行下列操作：
打开可以看到幕墙嵌板的立面或视图。
选择一个嵌板。
将光标移动到嵌板边缘上方，并按 Tab 键，直到选中该嵌板为止。查看状态栏中的信息，然后单击以选中该信息。
从类型选择器下拉列表中，选择合适的幕墙类型。
7.如果您绘制了不带自动网格的幕墙（类型从动幕墙图元布局），则可以手动添加网格
8.根据设计的需要，为网格添加竖梃。

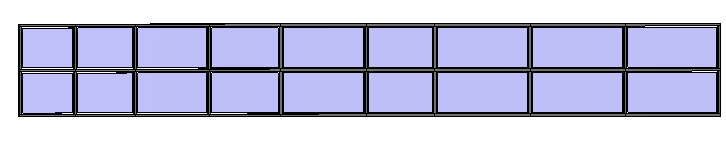

完成后的幕墙
要创建非矩形幕墙，请绘制一个直幕墙，然后编辑其立面轮廓，或者将直幕墙连接到任何屋顶。
1.打开楼层平面视图或三维视图。
2.单击
（墙:建筑）。在哪里？
“建筑”选项卡
“构建”面板 “墙”下拉列表 （墙:建筑）“结构”选项卡
“结构”面板 “墙”下拉列表 （墙:建筑）3.从类型选择器下拉列表中，选择一种幕墙类型。
4.使用以下方法之一创建墙：
绘制墙：默认情况下，线是活动的。（如果不是活动的，请单击“修改 | 放置墙”选项卡
“绘制”面板
（线），或者选择其他绘制工具。）请参见Revit绘制。当绘制墙时，可以利用关联尺寸标注功能，通过在键盘上输入值来快速设置其长度。
如果要围绕定位线翻转墙的方向，请在绘制墙时按空格键。此操作适用于所有墙体绘制工具，例如矩形、圆和三点弧。
拾取线 (
)：选择现有的线。线可以是模型线或图元（例如屋顶、幕墙嵌板和其他墙）的边缘。拾取面 (
)：选择体量面或常规模型面。可以将常规模型创建为内建模型或基于族文件的模型。提示要高亮显示体量或常规模型上的所有垂直面，请按 Tab 键。单击以同时在每个高亮显示的面上放置墙。
5.选择墙并编辑其立面轮廓，或将其与屋顶相连接。
6.如果需要，添加幕墙网格和竖梃。
