Dynamo和Revit结合地很好，除了。。。内部单位悲摧地不一致。
简单地说，所有在Dynamo里不带单位的数值（最常见的就是坐标点），Dynamo都会把它们认为是以“米”为单位。所以，如果你想创建两根距离10英尺的轴网，这样做是不行的：

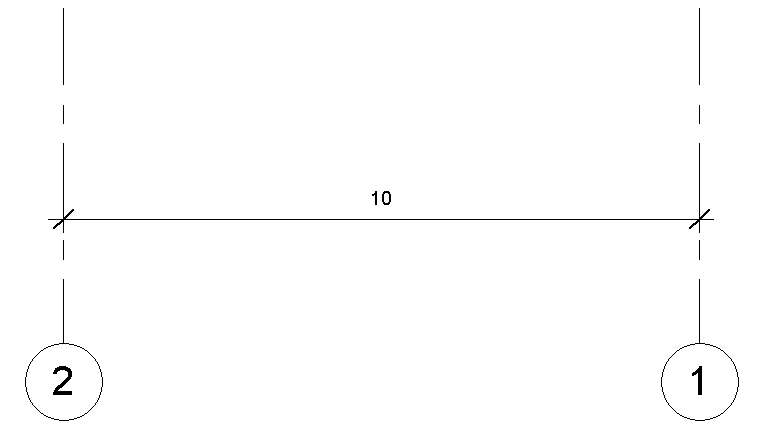

无论在项目模板中“单位”设置是英制还是公制，是“厘米”还是“毫米”，所创建的两个轴网之间的间距永远是10米。
那么，怎样才能得到正确的数值呢，没有捷径，只能通过手动转换，让我们来看看，如何进行有效地转换：Dynamo提供了一些结点用于单位转换，比如若想把10英尺转换成米制单位，可以这样做：
其中“3.048”就是一个可以直接输入Revit结点的米制数值了。这里Length.FromFeet表示把一个无单位的数值转换成英尺单位的数值。而SIUnit.Value可以把任何一个有单位的数值转换成以米为单位的值，然后把单位抹掉。

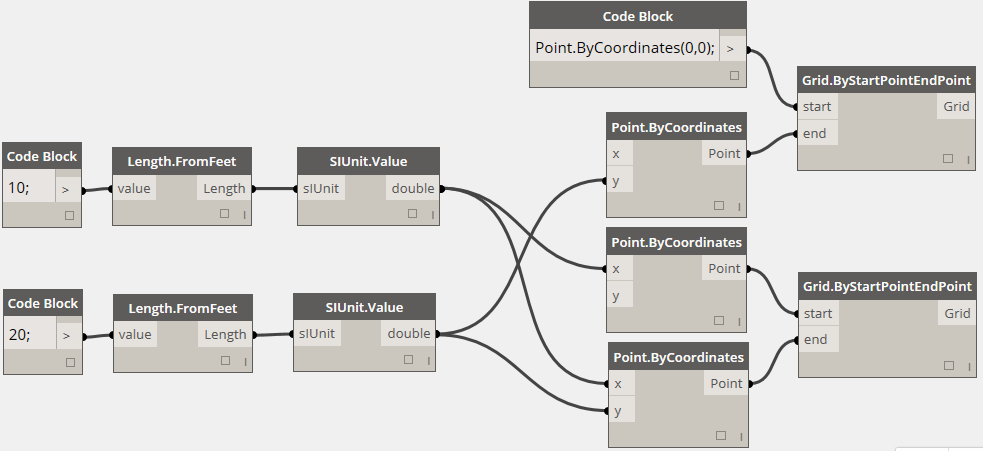

所以真正可以创建间距10英尺轴网的Dynamo程序是这样子的：
我们再用一个Revit中更为实际的例子来说明这个转换过程：

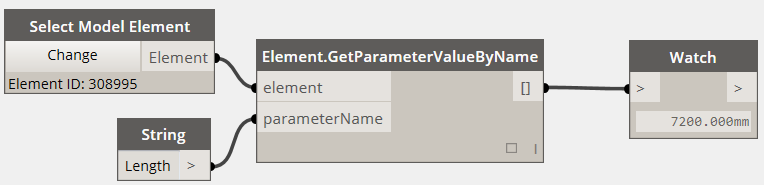

首先我们可以用Element.GetParameterValueByName, 取到一面墙的长度：

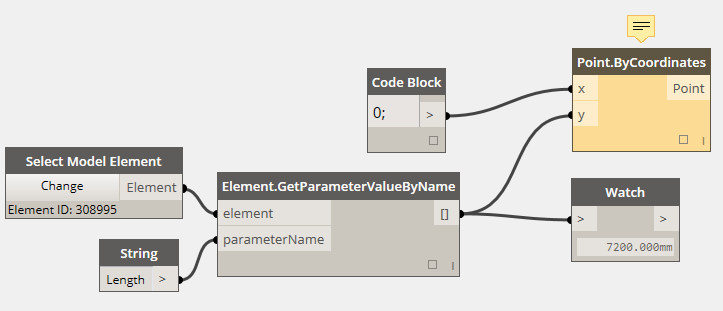

请注意这个长度是带单位的。Watch窗口里显示的单位可以在Dynamo菜单栏“Setting”>“Length Display Unit”里选择。然后，我们想以这个墙的长度为Y值创建一个点：

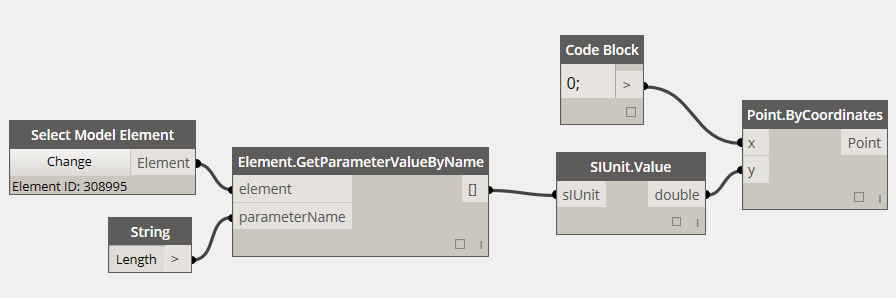

我们发现，Dynamo出现错误提示。（结点显示黄色，表明程序编写出错）主要原因是，点作为Dynamo里的元素，定义在Dynamo的世界坐标系下，而这个坐标系是没有单位的（虽然转化成其它单位时会默认为米）。要想做到这一点，必须中间再加个SIUnit.Value转换：
当我们完成了这个步骤之后，才能得到正确的结果。
