Revit是一款强大的建筑信息模型（BIM）软件，被广泛应用于建筑行业的结构设计中。然而，有些用户在使用Revit时可能会遇到一个常见的问题，即结构平面缺失问题。

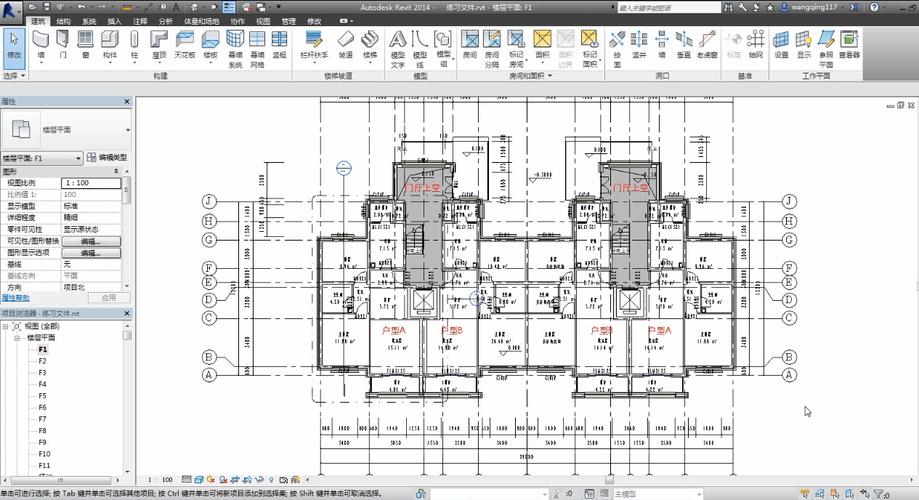

结构平面缺失问题指的是在Revit中绘制平面图时，一些结构元素如墙体、梁、柱等无法正确显示或显示不完整的情况。这不仅会给设计师带来困扰，还会导致建筑模型的不准确，影响项目的进展。
那么，为什么会出现结构平面缺失问题呢？究其原因，主要有以下几点：
1. 线框视图：在Revit中，设置了线框视图的情况下，一些结构元素可能会被隐藏起来，导致无法在平面图中显示。解决这个问题的方法是将视图切换为“隐藏线”视图，这样结构元素就可以正确显示了。
2. 模型元素过滤：Revit中的过滤器可以根据一定的规则隐藏或显示模型元素。如果不正确设置过滤器，一些结构元素可能会被误认为是需要隐藏的对象。检查并调整过滤器设置，可以解决结构平面缺失的问题。
3. 族类型设置：Revit中的结构元素可以通过族类型设置进行调整。如果某个族类型的显示设置不正确，就会导致结构元素在平面图中无法显示。在这种情况下，需要检查并调整族类型的显示设置。
4. 专业设置：Revit作为一款综合性的BIM软件，涉及到多个专业领域的设计。在某些情况下，结构元素的显示可能会受到其他专业设置的影响，如建筑物理模型、机械模型等。解决这个问题的方法是检查并调整其他专业设置，以确保结构元素能够正确显示。
综上所述，Revit结构平面缺失问题可能是由于线框视图、模型元素过滤、族类型设置或专业设置等原因引起的。解决这个问题的方法是根据具体情况检查并调整相应的设置，以确保结构元素能够正确显示在平面图中。
