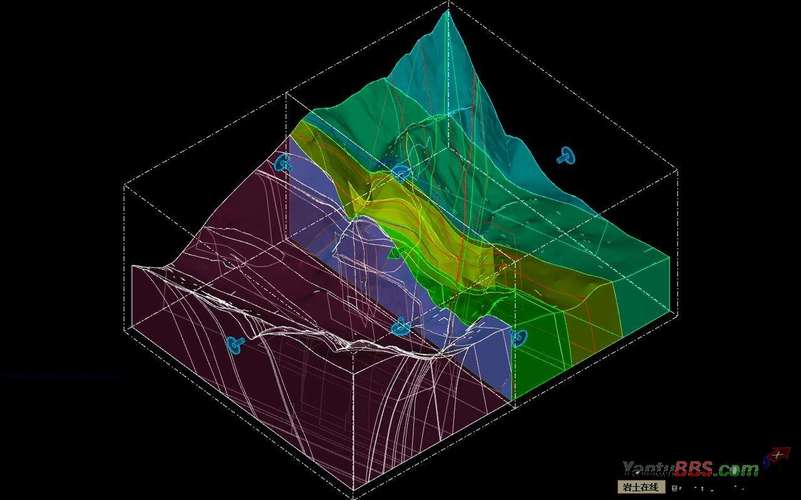

Revit是一款专业的建筑信息模型（BIM）软件，但它不仅仅用于建筑行业，还可以用于其他领域的设计和绘图。本文将介绍如何使用Revit绘制三维地质图。
首先，要绘制三维地质图，首先需要导入地质数据。可以从地质勘探公司或地质图书馆获取地质数据，并将其导入Revit中。导入的数据可以是数字高程模型（DEM）数据、地质图像或CAD文件。
一旦导入了地质数据，接下来需要创建Revit项目并设置工作环境。选择新建项目，然后选择适当的模板。选择一个模板对于正确设置单位、绘图比例和其他项目参数非常重要。

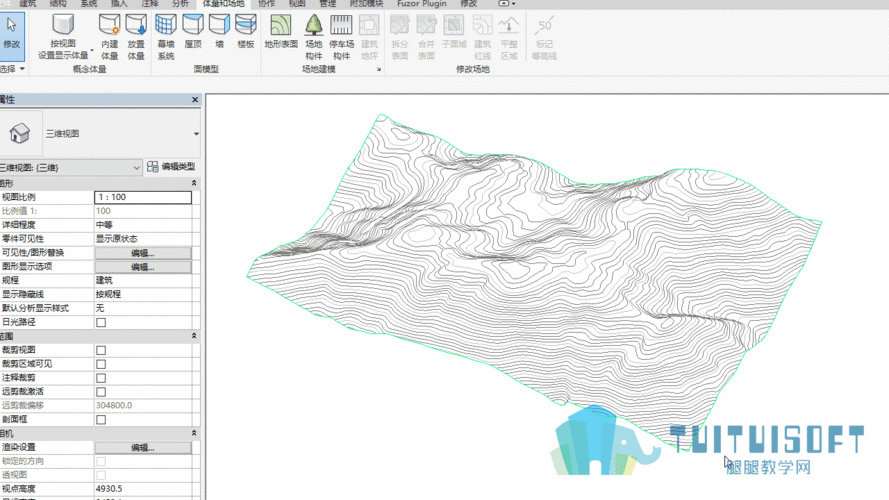

接下来，在Revit的3D视图中选择地质数据并将其放置在适当的位置。可以使用Revit的绘图工具来绘制地质图层，例如绘制地层边界和填充颜色。还可以使用Revit的标注工具添加地质信息，例如地层名称、岩性和厚度。
在绘制地质图层时，可以根据地质数据的不同特征使用不同的Revit元素。例如，可以使用墙体元素表示地层边界，使用填充元素表示地层填充颜色。通过选择合适的元素类型和参数，可以根据具体需求绘制出精确的地质图。
绘制完地质图后，可以进一步对其进行编辑和修改。Revit提供了丰富的编辑功能，例如移动、旋转和缩放地质图层。还可以添加符号、文字和图例等元素，以增加图纸的可读性和信息性。
最后，在绘制三维地质图时，还可以使用Revit的可视化工具进行渲染和呈现。可以选择不同的光源和材质，以增加地质图的真实感和视觉效果。
总而言之，使用Revit绘制三维地质图可以提供更直观、准确和符合工程要求的地质信息。通过合理利用Revit的绘图、编辑和可视化工具，可以绘制出高质量的三维地质图，为地质勘探和工程设计提供有力支持。
