Revit是一款建筑信息模型（BIM）软件，用于建筑设计和施工的3D建模。对于需要将Revit模型导出为CAD文件的用户来说，确保CAD图层配置正确是非常重要的。在本文中，我们将介绍如何正确导出Revit模型并配置CAD图层。
首先，在Revit中打开您要导出的建筑模型。确保模型中的元素已正确分类并分配到对应的Revit图层中。这将帮助您在导出到CAD文件时保持图层的一致性。
一旦您的模型准备好导出，选择“导出”选项并选择以DWG或DXF格式导出。您可以选择导出整个模型或只导出所选的模型视图。
在导出设置中，您将看到一个“图层”选项。点击“配置图层”按钮以打开图层配置对话框。

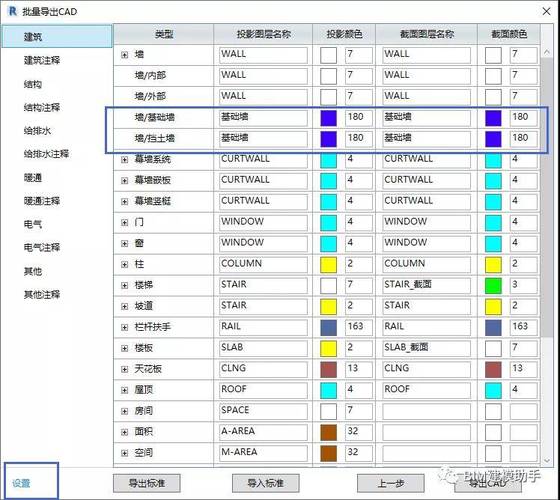

在图层配置对话框中，您可以看到Revit模型的图层列表。默认情况下，Revit为每个元素类别创建一个图层。您可以根据需要调整每个图层的颜色、线宽和线型。
如果您想要在CAD文件中保持图层的一致性，可以使用“导出成DWG设置”选项来选择使用Revit图层名称还是使用图层组名称作为CAD图层名称。
一旦您完成了图层配置，点击“OK”按钮应用更改并关闭图层配置对话框。
回到导出设置对话框，您可以选择要导出的图层。您可以选择导出所有图层、仅导出可见图层或根据某些规则选择导出图层。
完成设置后，点击“导出”按钮开始导出Revit模型为CAD文件。导出的CAD文件将具有与Revit模型相对应的图层配置。

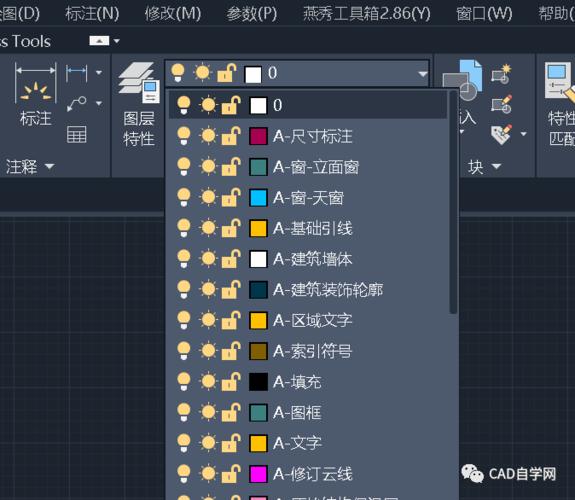

当您在CAD软件中打开导出的文件时，可以看到所有元素都已分配到正确的CAD图层中。这使得在CAD软件中编辑和修改模型更加容易和高效。
总结起来，通过正确配置CAD图层，您可以确保从Revit导出的CAD文件保持图层的一致性和准确性。这在建筑设计和施工过程中非常重要，使得各个软件之间的数据交流更加顺畅。
