Revit关于自由形式钢筋

发布于：2017-10-30 17:00:20

首页/BIM专题

8733

自由形式钢筋可使用变量非平面分布填充不规则形状主体的表面。

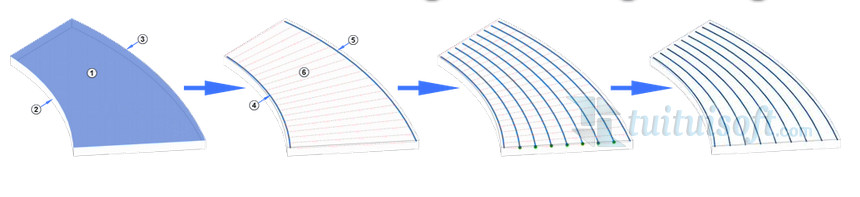

通过沿主体、钢筋集布局指定参照曲面并定义钢筋属性，可以放置自由形式钢筋。其中会填充任何平面或复杂三维结构图元。在对模型进行详细设计时，自由形式钢筋和形状控制钢筋之间存在一些差异。自由形式钢筋在某些情况下的行为方式会不同，从而保持参数化保真度和模型的几何图形。自由形式钢筋属于“结构钢筋”类别的一部分，拥有所有相关联的属性。创建单根钢筋或包含常用钢筋属性（例如弯钩、数量、钢筋长度、总计钢筋长度和自动编号）的钢筋集。同样，您可以为部件和组添加自由形式钢筋。

有效的自由形式钢筋主体

就像形状控制钢筋，您可以在任何可作为钢筋主体的 Revit 图元中放置自由形式钢筋。所有选定为参照并用来定义钢筋集或调整钢筋端点的面都必须属于可作为钢筋主体的某个图元。可选择多个面，但是，主体面必须共享相同的结构图元。

钢筋保护层

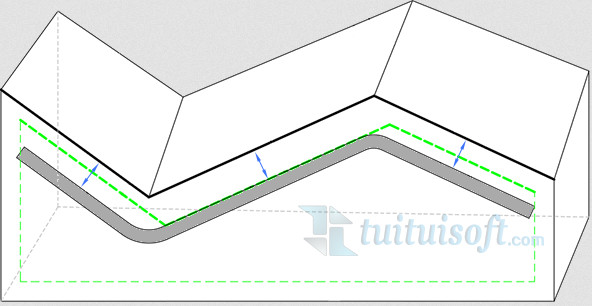

自由形式遵循主体的保护层偏移并放置在指定参照面的交点处。在多个面具有不同保护层偏移的实例中，最大自由形式钢筋可使用变量非平面分布填充不规则形状主体的表面。通过沿主体、钢筋集布局指定参照曲面并定义钢筋属性，可以放置自由形式钢筋。其中会填充任何平面或复杂三维结构图元。在对模型进行详细设计时，自由形式钢筋和形状控制钢筋之间存在一些差异。自由形式钢筋在某些情况下的行为方式会不同，从而保持参数化保真度和模型的几何图形。自由形式钢筋属于“结构钢筋”类别的一部分，拥有所有相关联的属性。创建单根钢筋或包含常用钢筋属性（例如弯钩、数量、钢筋长度、总计钢筋长度和自动编号）的钢筋集。同样，您可以为部件和组添加自由形式钢筋。有效的自由形式钢筋主体就像形状控制钢筋，您可以在任何可作为钢筋主体的 Revit 图元中放置自由形式钢筋。所有选定为参照并用来定义钢筋集或调整钢筋端点的面都必须属于可作为钢筋主体的某个图元。可选择多个面，但是，主体面必须共享相同的结构图元。钢筋保护层自由形式遵循主体的保护层偏移并放置在指定参照面的交点处。在多个面具有不同保护层偏移的实例中，最大的保护层会用于放置所有自由形式分段。的保护层会用于放置所有自由形式分段。

将自由形式钢筋的“样式”属性指定为“镫筋/箍筋”时，可以更改“样式”参数的“镫筋/箍筋”值的“镫筋/箍筋附件”，自由形式钢筋可以附加到混凝土保护层的内侧或外侧，具体取决于“镫筋/箍筋附件”参数的设置。
限制条件
自由形式钢筋会约束钢筋集，并相对于定义参照和混凝土主体图元锁定每个钢筋实例的几何图形。在钢筋保护层偏移中，自由形式钢筋会从指定参照平面的交点处派生其几何图形，并响应这些参照的更改。
直接编辑自由形式钢筋实例和钢筋集会删除对主体的约束。这些编辑行为包括复制、移动、旋转或镜像钢筋以及将钢筋添加到部件和组。丢失约束的钢筋不再响应结构图元中几何图形的更改。

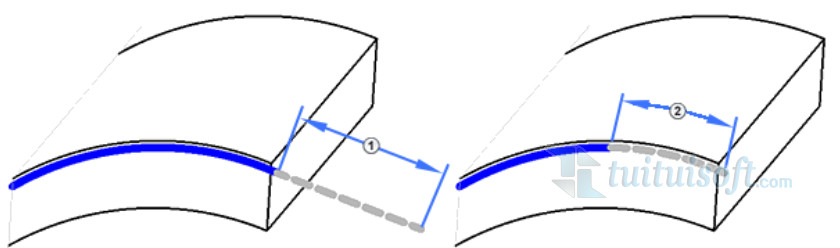

自由形式钢筋会自动延伸或缩短到最近的主体面。如下图所示，扩展将切线延伸至端点，同时沿曲线会发生缩短情况。

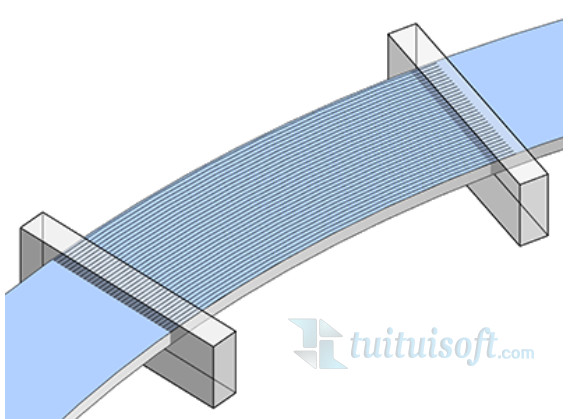

您也可以使用其他几何图形来约束钢筋。

曲面分布
自由形式钢筋会在曲面分布集的第一根及最后一根之间插入。曲线跟随主体曲面几何图形并相对于主体保护层。首先，起始曲面和主体曲面的相交处会放置第一根钢筋。接下来，结束曲面与主体曲面的相交处会放置第二根钢筋。最后，其余钢筋（如钢筋集布局指定）会在第一根和最后一根钢筋之间插入。

形状匹配
钢筋形状匹配当前无法用于自由形状钢筋。自由形式钢筋实例会生成形状 00，并且“Workshop Instructions”参数会指定为保持直线。
注释
您可以在自由形式钢筋的各个实例上放置钢筋标记和注释，但是，当前不支持在自由形式钢筋上放置多钢筋注释。
接头
您可以将自由形状钢筋与钢筋接头相连接。末端处理方式也将应用于接头连接的钢筋末端。对钢筋所做的修改将提示删除接头，不会传播已连接钢筋集之间的更改。确保自由形式钢筋放置已完成或接头需要重新应用到钢筋。
