用于标识 Revit 中的对象的大多数术语都是常见的行业标准术语。但是，一些术语对 Revit 来讲是唯一的。了解下列术语对于了解本软件非常重要。

项目

在 Revit 中，项目是单个设计信息数据库 - 建筑信息模型。项目文件包含了建筑的所有设计信息（从几何图形到构造数据）。 这些信息包括用于设计模型的构件、项目视图和设计图纸。 通过使用单个项目文件，Revit 令您不仅可以轻松地修改设计，还可以使修改反映在所有关联区域（平面视图、立面视图、剖面视图、明细表等）中。 仅需跟踪一个文件同样还方便了项目管理。

标高

标高是无限水平平面，用作屋顶、楼板和天花板等以层为主体的图元的参照。标高大多用于定义建筑内的垂直高度或楼层。 您可为每个已知楼层或建筑的其他必需参照（如第二层、墙顶或基础底端）创建标高。 要放置标高，必须处于剖面或立面视图中。

图元

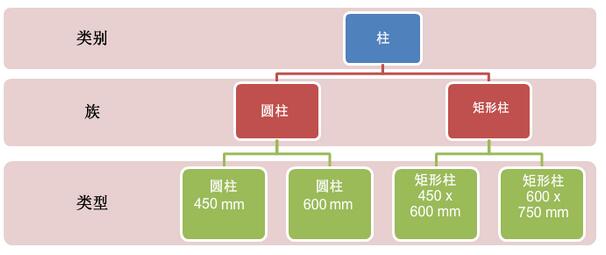

在创建项目时，可以向设计中添加参数化建筑图元。Revit 按照类别、族和类型对图元进行分类。

类别

类别是一组用于对建筑设计进行建模或记录的图元。
示例
    模型图元的类别：墙、梁
    Revit Structure
    模型图元的类别：墙、梁
    Revit MEP
    模型图元的类别：机械设备、风道末端
    注释图元的类别：标记、文字注释。

族

族是某一类别中图元的类。族根据参数（属性）集的共用、使用上的相同和图形表示的相似来对图元进行分组。 一个族中不同图元的部分或全部属性可能有不同的值，但是属性的设置（其名称与含义）是相同的。
样例
    美国初期风格的六镶板门可以视为一个族，虽然构成此族的门可能会有不同的尺寸和材质。
    Revit Structure
    可以将桁架视为一个族，虽然构成此族的腹杆支座可能会有不同的尺寸和材质。
    Revit MEP
    可以将照明设备视为一个族，虽然构成此族的吊灯可能会有不同的尺寸和材质。
    Revit 使用以下类型的族：
    可载入的族可以载入到项目中，并根据族样板创建。 可以确定族的属性设置和族的图形化表示方法。
    系统族不能作为单个文件载入或创建。
        Revit 预定义了系统族的属性设置及图形表示。
        可以在项目内使用预定义类型生成属于此族的新类型。 例如，标高的行为在系统中已经预定义。 但您可以使用不同的组合来创建其他类型的标高。
        系统族可以在项目之间传递。
示例
        墙、尺寸标注、天花板、屋顶、楼板和标高
        Revit Structure
        楼板、尺寸标注、屋顶和标高
        Revit MEP
        风管、管道和导线
    内建族用于定义在项目的上下文中创建的自定义图元。 如果您的项目需要不想重复使用的特殊几何图形，或需要必须与其他项目几何图形保持一种或多种关系的几何图形，请创建内建图元。
    由于内建图元在项目中的使用受到限制，因此每个内建族都只包含一种类型。 您可以在项目中创建多个内建族，并且可以将同一内建图元的多个副本放置在项目中。 与系统和标准构件族不同，您不能通过复制内建族类型来创建多种类型。

类型

每一个族都可以拥有多个类型。类型可以是族的特定尺寸，例如 30" X 42" 或 A0 标题栏。 类型也可以是样式，例如尺寸标注的默认对齐样式或默认角度样式。

实例

实例是放置在项目中的实际项（单个图元），它们在建筑（模型实例）或图纸（注释实例）中都有特定的位置。
