Revit技巧 | Revit如何解决导入CAD后拾取的轴网尺寸误差?

发布于:2024-09-30 10:30:11

BIM中文网

更多

有时候我们尺寸标注显示是整数的构建往往带有很细小的尾数。在通常情况下这些尾数可以忽略。但是在出施工图的时候这些尾数往往会影响出图表达,这样的话怎么才能解决这个问题呢?

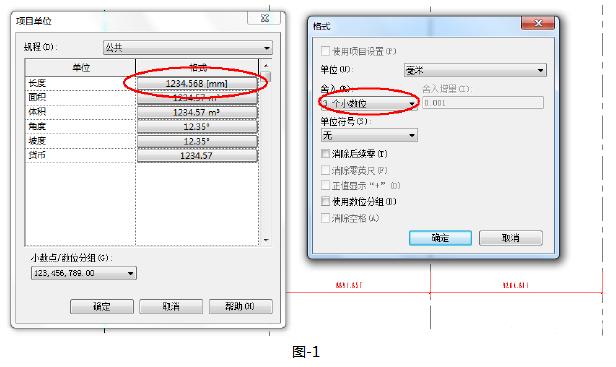

首先我们点击“管理”选项卡中“设置”面板下的“项目单位”命令。在弹出的对话框中选择“长度”命令。然后设置成如图-1的样式。点击确定。

“长度”命令

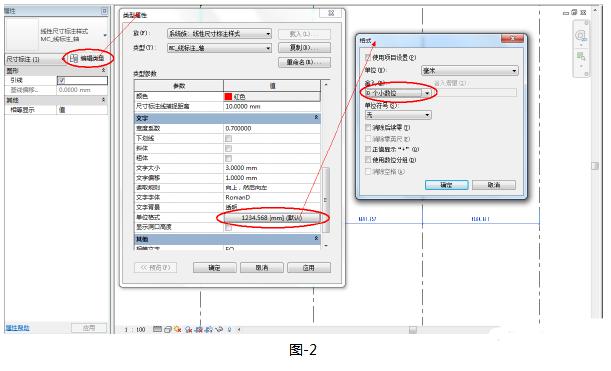

这时大家可以按照自己所需要的尺寸进行对照即可。但是大家可能发现了这么更改之后连尺寸标注也变成了带有尾数的标注。这时我们只要对尺寸标注的属性进行修改即可。

尺寸标注的属性

设置完成后我们就可以发现临时尺寸标注是带有三位小数以方便我们进行检查而尺寸标注为整数方便我们出图。如图-3所示

临时尺寸标注是带有三位小数
