学会Revit中风阀类型区分掌握风阀设置及安装技巧
您知道Revit中风阀有哪些吗？
风阀尺寸如何修改？风阀绘制安装需要注意哪些细节？
1.风管附件族分类
风管附件包含密闭阀、调节阀、防火阀；

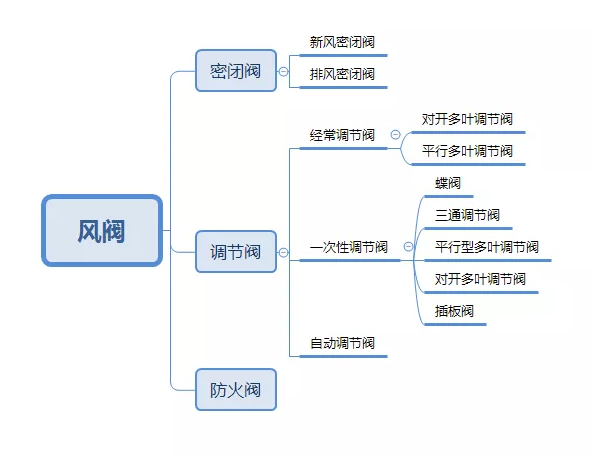

密闭阀起开关作用，全闭时密封性能好；调节阀起运行调节作用，常安装在送回风管路上，分为经常调节阀和一次性调节阀两；防火阀在火灾时自动关闭，以切断风管通路，防火阀可连接信号报警装置进行报警；风阀分类如图1所示。
（图1）

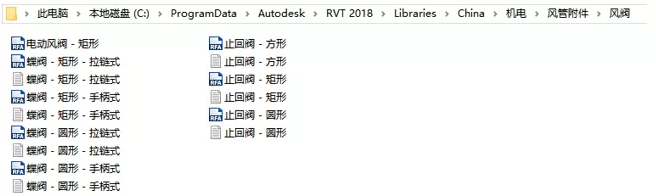

软件自带族库中风管附件中有多种风阀提供使用，如不满足需求可自己定制风阀或者采取外部购买适合的风阀族载入项目中使用，软件自带族库如图2所示。
（图2）
2.风管附件尺寸修改

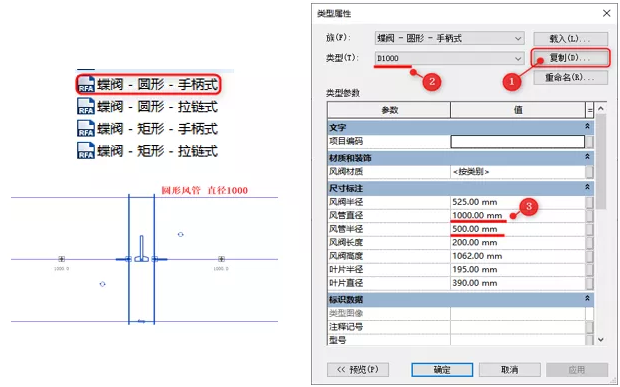

蝶阀，确定风阀类型及外观形式，修改蝶阀族参数中的风阀尺寸与风管尺寸匹配，如图3所示。
（图3）

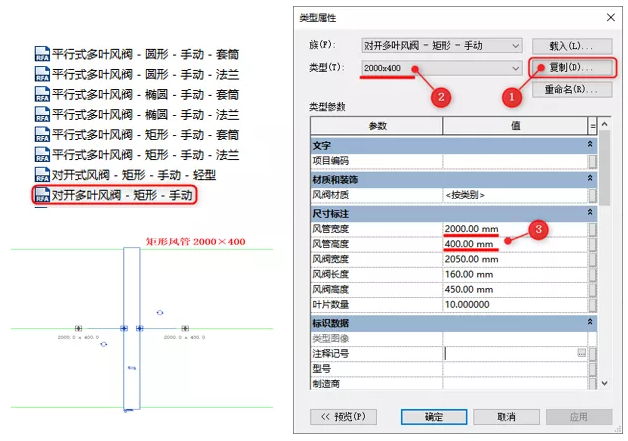

对开多叶风阀，确定风阀类型及外观形式，修改对开多叶风阀族参数中的风阀尺寸与风管尺寸匹配，如图4所示。
（图4）
3.风机附件安装技巧

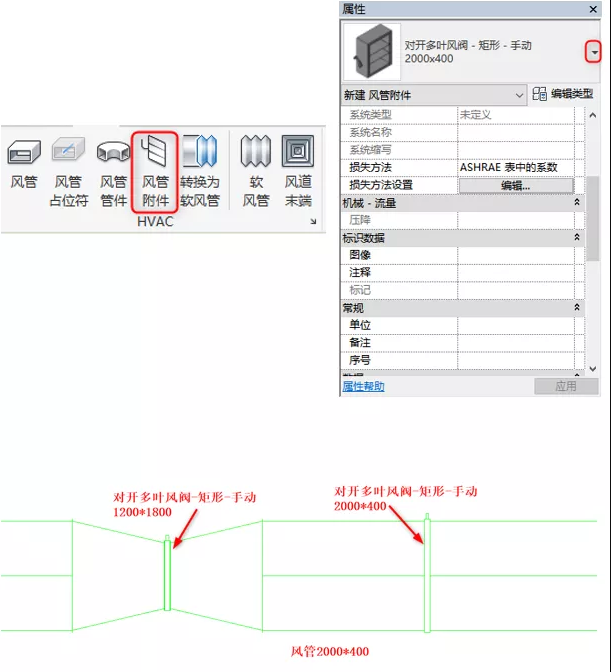

【系统】→【风管附件】，选择风阀族完成相关信息参数设置，直接点击风管插入完成风阀安装，应注意风阀连接的风管尺寸设置应相匹配，否则会产生多余的管件，如图5所示。
(图5)
