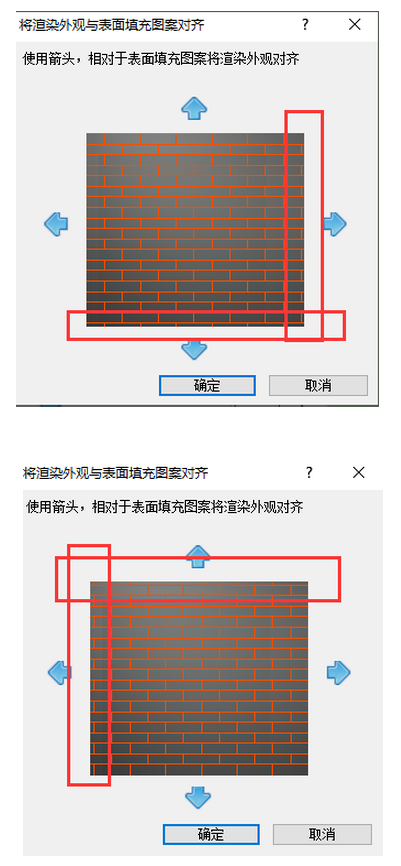

对于在Revit中较准确的移动模型填充图案线，通常会使用纹理对齐的方法，使得模型填充图案线与构建边缘对齐，方法也简单(通过对构建的类型进行编辑，便可使用纹理对齐这一命令)
效果如下：
有时在进行上述操作后，在视图中，模型填充图案线与构建的位置关系，并没有达到我们想要的效果，仍然会出现，对不齐，不美观的情况
因此，使用第二种方法也就成了很有必要的手段。

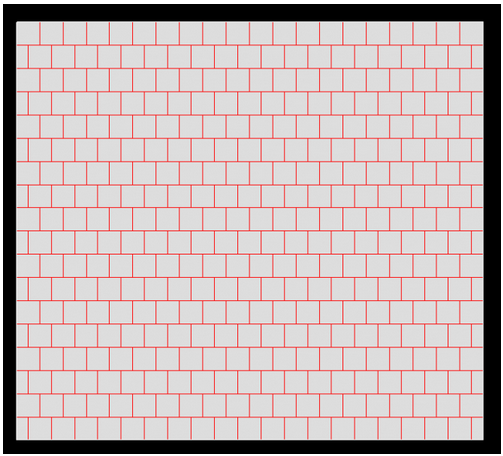

修改前

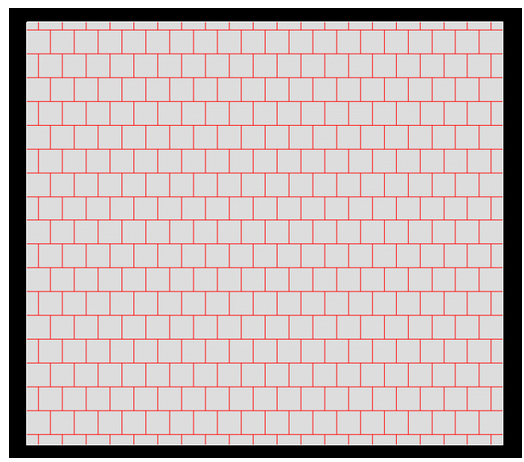

修改后
具体步骤及分析如下：
移动模型填充图案线的目的：调整“平铺”或“砖”工作(由模型填充图案线表示)以与墙边缘或其他曲面边缘对齐。

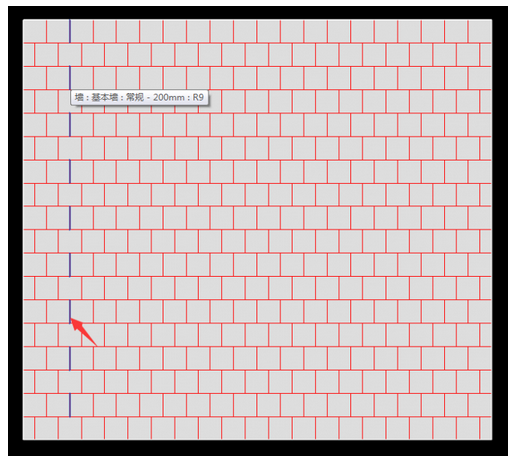

1.在绘图区域中，高亮显示具有模型填充图案的图元。
2.按Tab 键高亮显示填充图案线造型操纵柄。
3.单击以选择该造型操纵柄。
4.拖曳造型操纵柄或使用“移动”工具移动填充图案线(当然使用键盘移动键，也是不错的方法)。
