在Revit软件中，给排水与暖通专业的模型可以用系统加以区分类别及用途，而电缆桥架专业则没有系统，但可以通过添加电缆桥架及电缆桥架配件过滤器设置不同的颜色，用以区分其不同的类别及用途，同时也可以过滤掉暂时不需要显示的桥架。

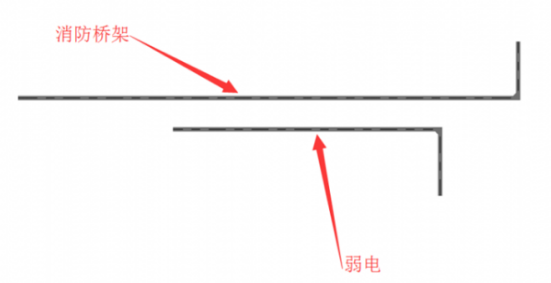

新建用于电缆桥架的过滤器，这里以消防桥架为例。

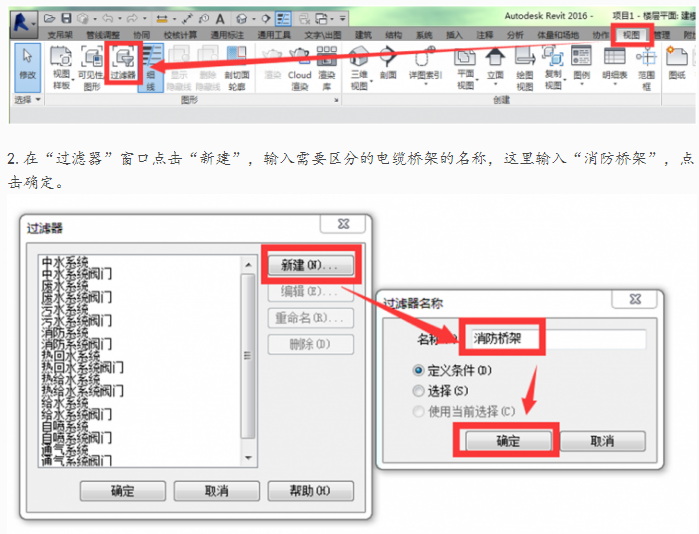

1.在注释选项卡中单击“视图”，找到“过滤器”，单击，(或通过“可见性”的快捷键“VV”打开“过滤器”)。
2.在“过滤器”窗口点击“新建”，输入需要区分的电缆桥架的名称，这里输入“消防桥架”，点击确定。

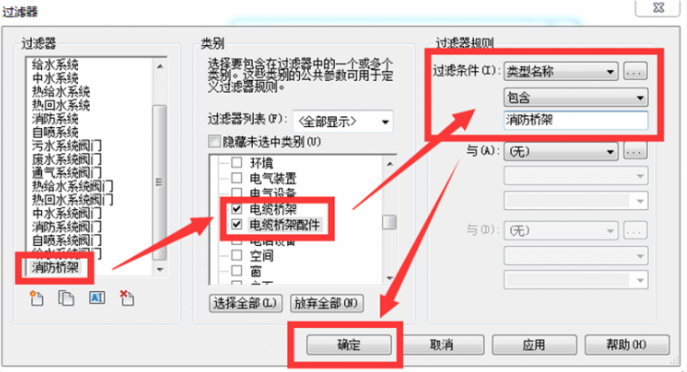

3. 在新弹出的“过滤器”窗口中，在“类别”中勾选“电缆桥架”和“电缆桥架配件”。
4. 在“过滤条件”中选择“类型名称”包含“消防桥架”，点击确定即完成“消防桥架”过滤器的创建。

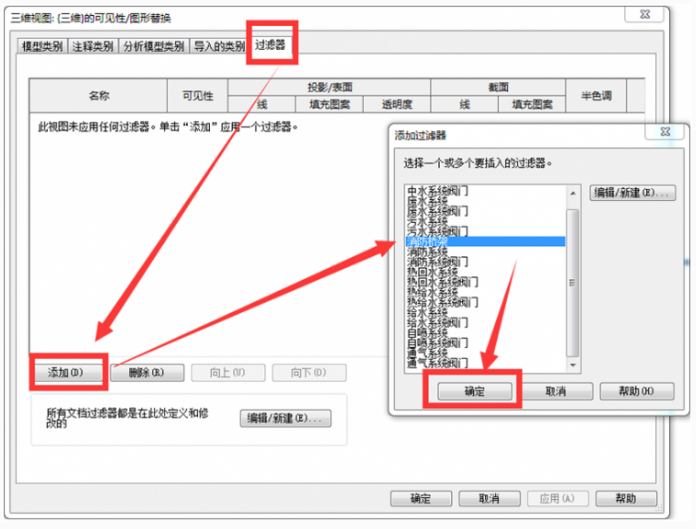

5.为更加直观的区分不同类型的桥架，可对每一类型的桥架进行颜色填充加以区分。通过快捷键“VV”打开“可见性”窗口，在“过滤器”面板下将新建的“消防桥架”过滤器添加进来。

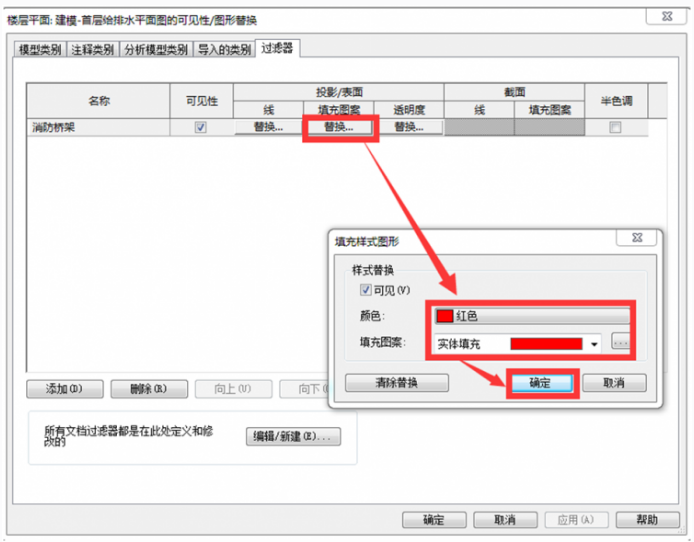

6.点击“填充图案”对其进行颜色填充。

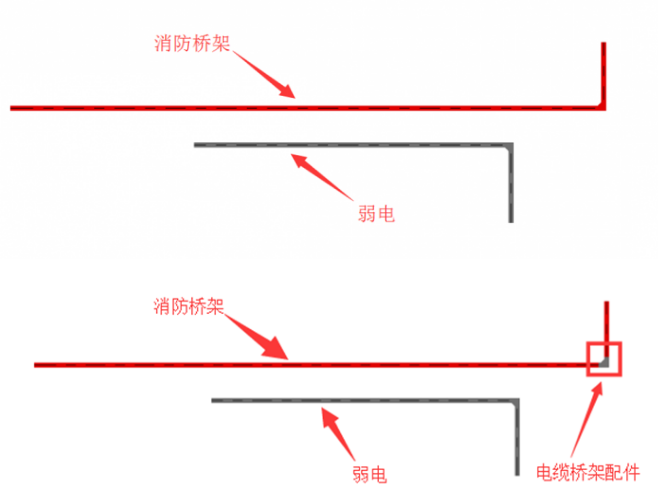

需要注意的有两点，一是在新建过滤器时，“过滤条件”一栏中选择的应是“包含”，若选择“等于”，则对桥架进行颜色填充时，会出现接头处(即电缆桥架配件)未被填充，且在隐藏其可见性时，只有电缆桥架被隐藏，而接头处(即电缆桥架配件)仍然可见。二是在桥架的建模时就应设置好“电缆桥架配件”的类型，否则也会出现上述情况。如下图所示。
