文章来源：BIM蓝图
使用软件：AutodeskRevit

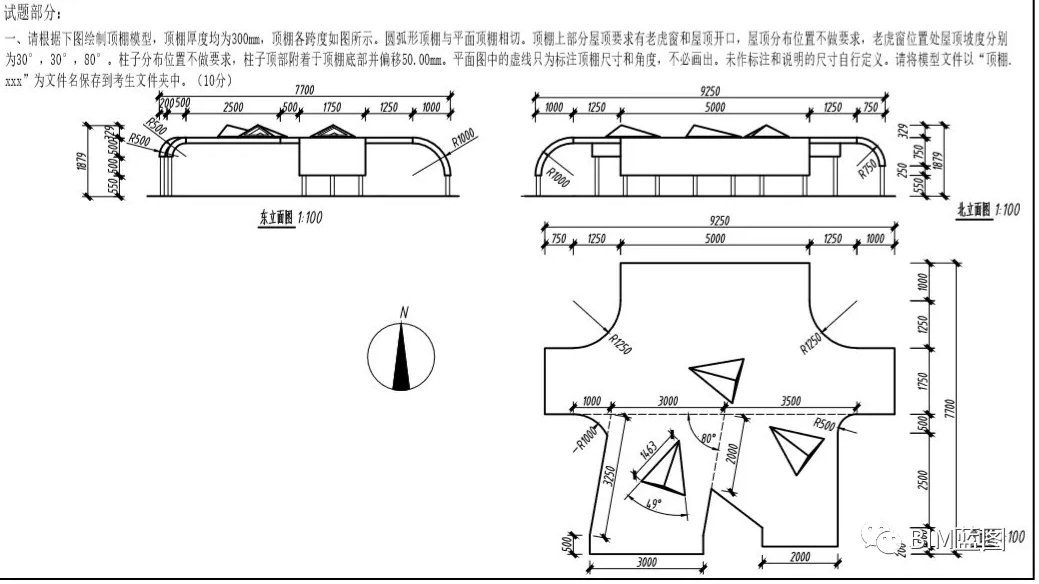

Tips：以下解题思路仅限于我个人，还有更多解题思路！
绘制步骤：
1、新建项目
2、立面视图建立标高，用于控制大平屋顶和柱子高度

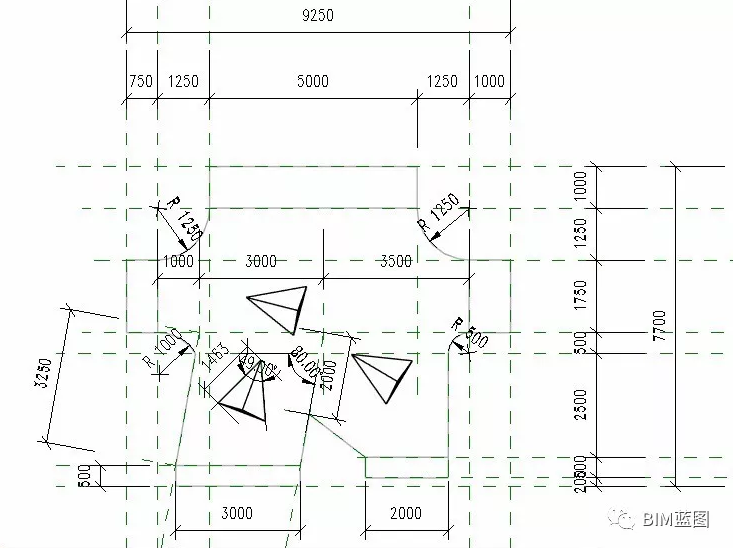

3、进入大平屋顶平面，按题目尺寸参照平面定位

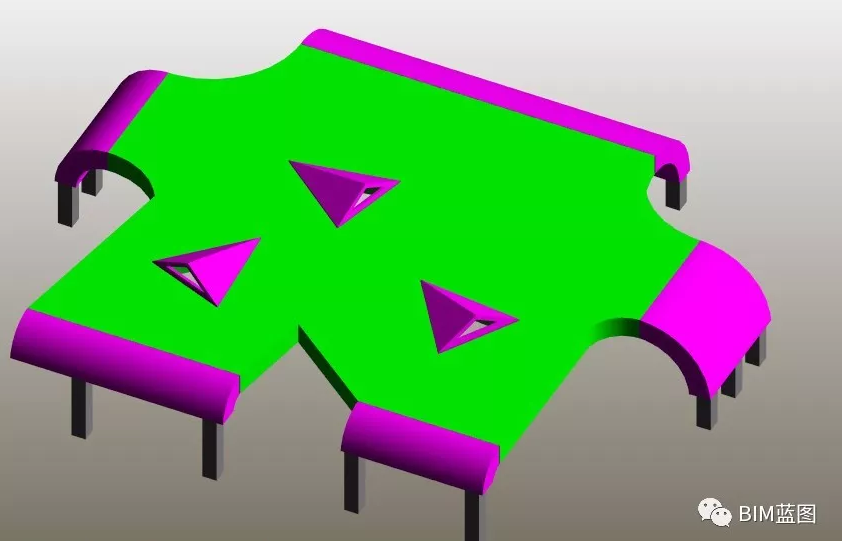

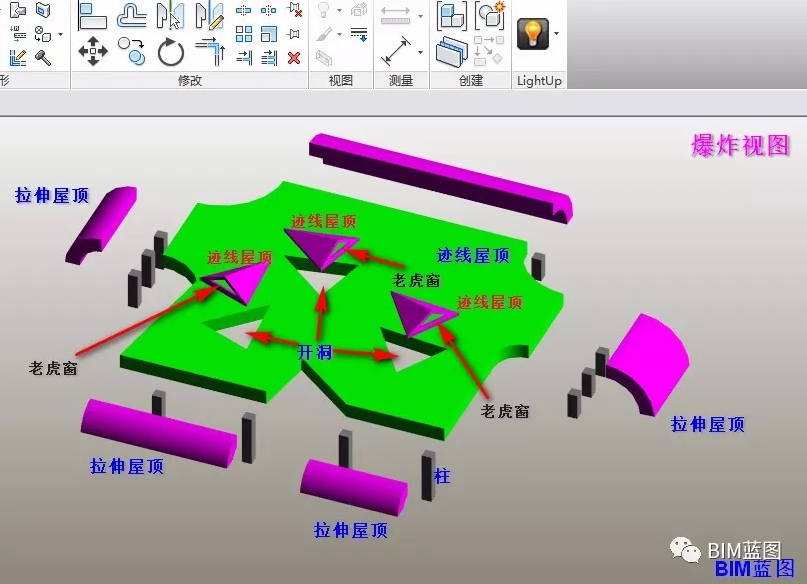

4、使用迹线屋顶绘制大平屋顶，使用拉伸屋顶绘制弧形屋顶，使用迹线屋顶绘制大平屋顶上面三个小斜屋顶。
注意：
1、除三个小斜屋顶位置摆放和柱子尺寸，位置没有要求外，其余全部有尺寸及定位！
2、拉伸屋顶要与大平屋顶相切
3、大平屋顶要在三个小斜屋顶投影位置开洞
4、三个小斜屋顶使用按面开洞做老虎窗
5、三个小斜屋顶三条边有坡度
