Revit技巧 | revit怎么选材质?在Revit中如何对同一墙面赋予不同材质的方法

发布于:2024-10-09 21:30:01

BIM中文网

更多

    来源丨益埃毕教育

    在Revit中,有时做室内精装或者出一个房间的效果图时,经常发现一个墙面上有几种砖面或者几种不同材质的面砖,在Revit中怎么做呢?下面进行简单讲解。

    01、新建一面墙,给个饰面层(用于分分割面层用),如图所示。

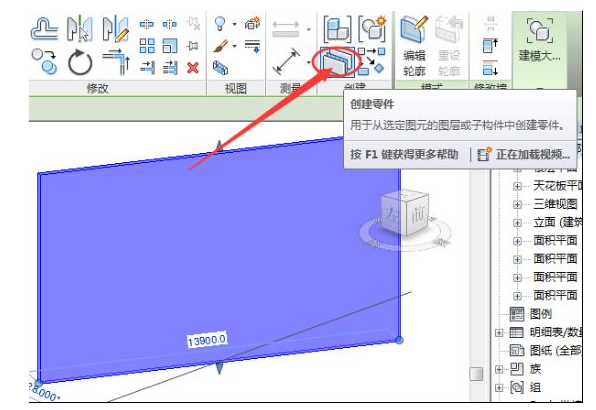

    02、选择墙体,点击创建零件选项,如图所示。


    03、选择面层,然后分割零件,如图所示。

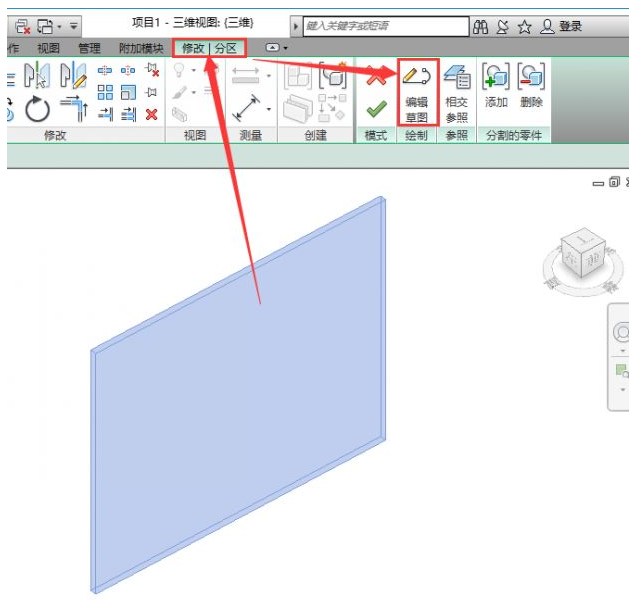

    04、编辑草图,可根据实际情况绘制需要的形状,如图所示。

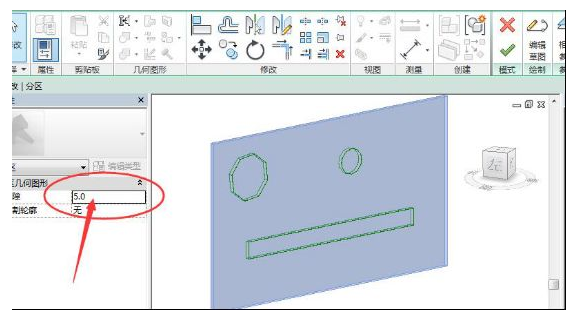

    05、如图所示中圈出部分是对间隙参数的值,可根据项目情况调整。

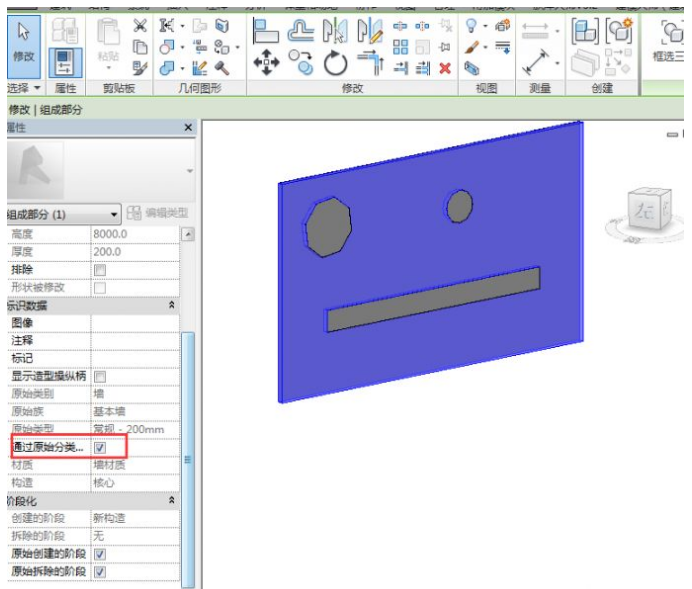

    06、选择饰面层,把通过原始分类的材质取消勾选,如图所示,然后可以给每个饰面做不同材质填充了。


    07、最后可以根据需要,给每个区域上不同材质了。


    意义:通过学习上述文章,了解到通过创建零件的方式,可以赋予同一构件不同的材质。在实际工程中适用于创建装饰地砖,装饰墙面,合理运用。
