前言
情况是这样的，我最近在做石材幕墙的模型，遇到一个问题，有一些石材是需要倒角的，有的需要倒一个边，有的需要倒两个边，有的则需要全部边倒角，那么能不能在族中做选项，在使用的时候哪条边需要倒角，就选那条边岂不更好？答案是可以的，大家也可以应用再其他类似的族中。

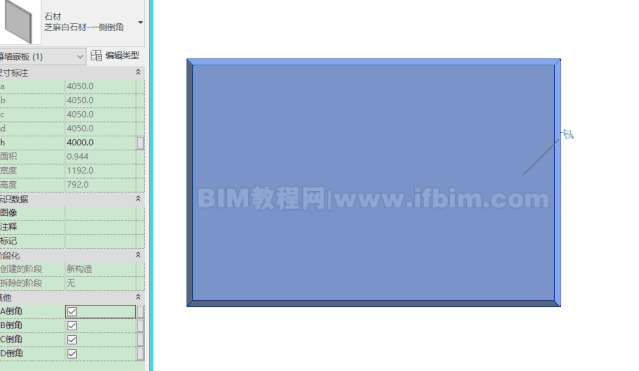

我们来看下效果：
创建个石材的幕墙嵌板很简单，创建一个倒角也很简单，那么我们应该怎么实现四个边的倒角切换呢？我们来看一下这个嵌板的制作流程。

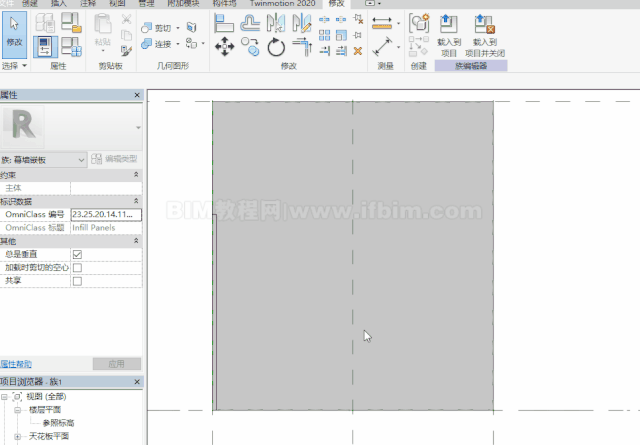

首先用拉伸创建幕墙嵌板的外观，并给嵌板给厚度参数，具体幕墙嵌板的制作办法可以参照之前的教程Revit幕墙嵌板族的制作，下面只做简单的演示。
再用拉伸命令创建一个倒角

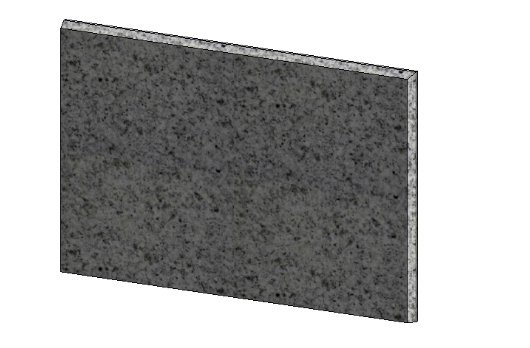

我们可以看到创建后的模型是这样的
按照常规做法我这时候会把倒角的失心/空心标识数据改为空心，然后剪切嵌板。
如果确定只是一侧做倒角，那么我们只需要把倒角的顶部和底部对齐锁定在嵌板上即可，但是这里我们要实现的是不是有倒角这个功能，其实这个也比较好理解，有倒角的时候就是倒角的形状剪切掉幕墙嵌板，如果没有倒角，就剪切不上，这里我是这样处理的，大家看下。

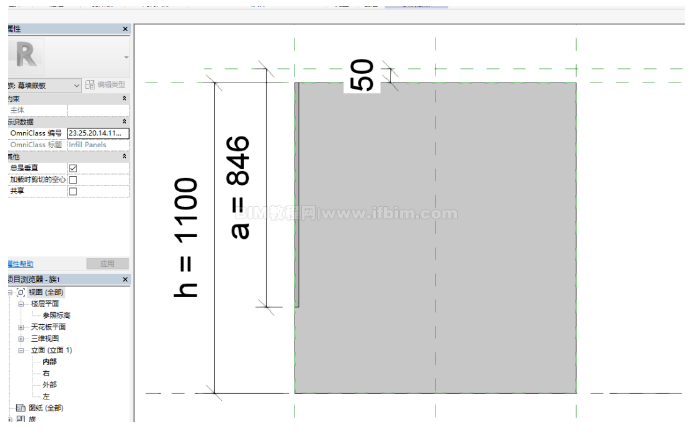

我在嵌板顶部创建了一个参照平面，距离嵌板顶部50mm，并将倒角的空心形状与参照平面对齐锁定。
当倒角空心形状的拉伸长度小于等于50mm的时候，它是切不到嵌板的，当它的拉伸长度等于嵌板高度+50mm的时候，正好能切完嵌板，也就是在嵌板的一侧有了倒角。
我们给这个拉申长度给个参数a，给嵌板高度给个参数叫h，当a=h+50mm时，这一侧嵌板有倒角，当a=50mm时，嵌板没有倒角。
那么这时候我们又可以给他给个是/否的参数，倒角A。

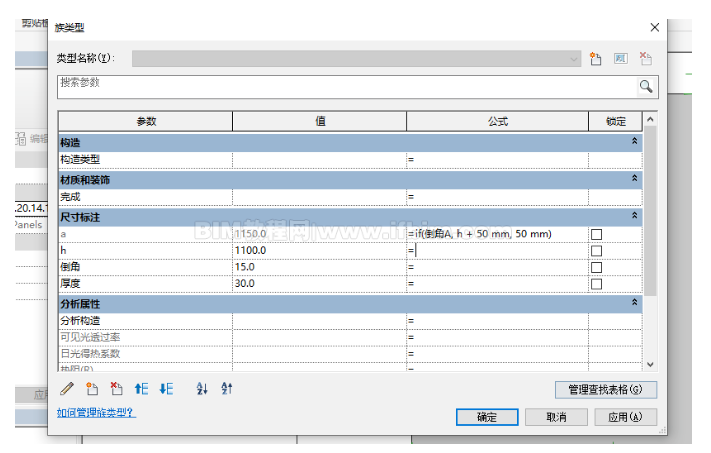

那么这时候我们就可以将“倒角A”这个参数和“a”这个参数关联起来。用汉字解读就是当倒角A成立时（勾选），a=h+50mm，当倒角A不成立时（不勾选），a=50mm，写成公式就是这样的：if(倒角A,h+50mm,50mm)，这个时本文的关键所在。

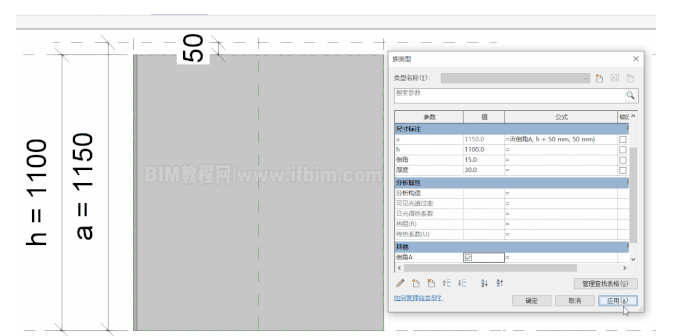

那么我们来测试一下。

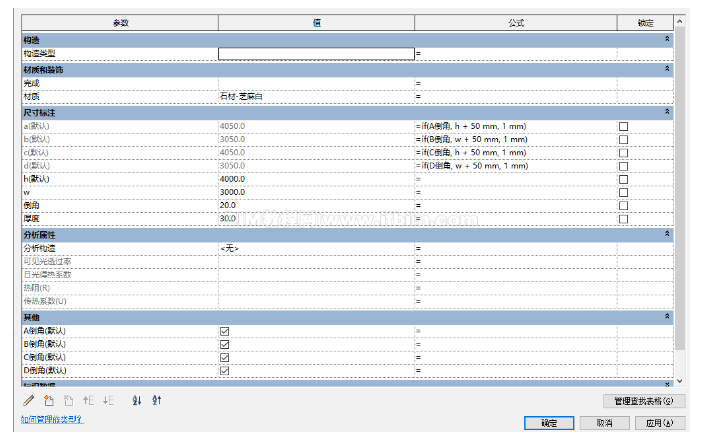

后来为了由于嵌板的特性，我把这些参数都改成实例参数了，并添加了其他几个边的参数。
