大家好，新一期的分享,来啦！
在我们模型搭建的过程中，经常会遇上一些形体“带弧形”的项目，对于现场土建和机电施工而言，这个已经有比较成熟的解决方案了。但在Revit里面，这个问题却是令很多小伙伴抓狂的事情！因为，Revit的机电管线功能不像土建的墙体一样支持拾取，可以画出优美的弧墙。
Revit的工具限制了功能，但是限制不了解决问题的我们。
今天就跟大家分享一下，在Revit里面如何对弧形管线进行处理。
1.弧段建模思路
圆是一种几何图形。根据定义，通常用圆规来画圆。同圆内圆的直径、半径的长度永远相同，圆有无数条半径和无数条直径。圆是轴对称、中心对称图形。对称轴是直径所在的直线。同时，圆又是“正无限多边形”，而“无限”只是一个概念。当多边形的边数越多时，其形状、周长、面积就都越接近于圆。所以，世界上没有真正的圆，圆实际上只是概念性的图形。因此，我们可以尝试采取内接多边形的方式，去处理弧形管道。

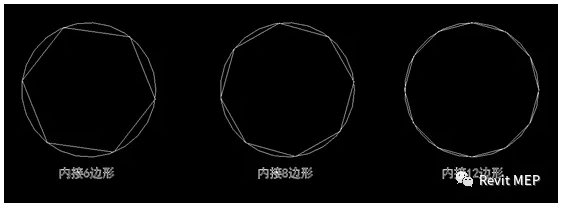

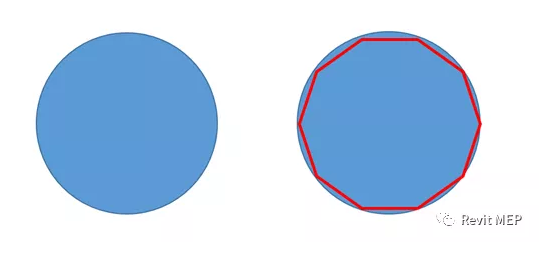

内接的多边形边数越多，就越接近实际的圆。
而多边形的边就是我们管线的参照定位线！

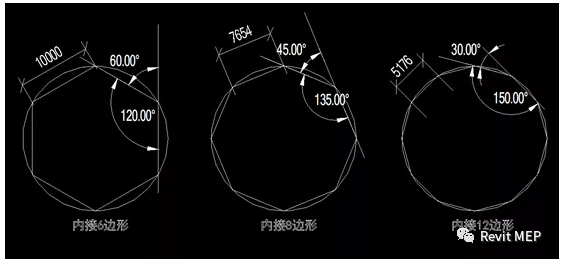

但是这并不是说边数越多越好，因为边长就是我们的管线长度，模型能搭建出来，实际施工现场不一定能做，所以我们需要尽量考虑多种因素，例如现实中每段管道的长度，或者多边形的角度是否匹配现场管线弯头的角度等。
例如下面的项目，这个项目的外形是一个标准圆，管线都是以弧形的形式设计，主要落在走道上：
内接多边形的方法，首先要对管线进行定位，因此必须是管线绘制的时候可以捕捉拾取的定位线才能实现。可供参考的定位方法有三：

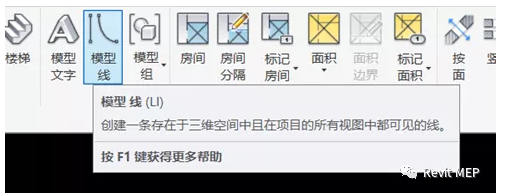

1）模型线
2）详图线
3）族
2.弧形管道等分辅助族定位
我们以第三个方法为例具体介绍一下

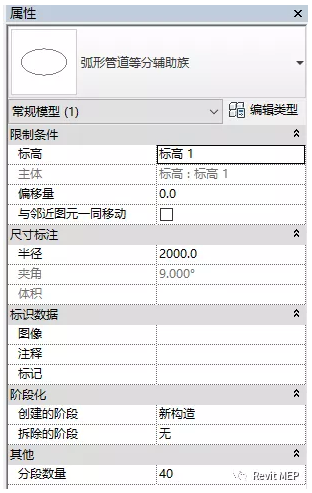

1）首先我们需要用参照线给管线进行定位，因此我们制作了一个辅助定位的族
2）找到项目的圆心，使之于与族的圆心对齐

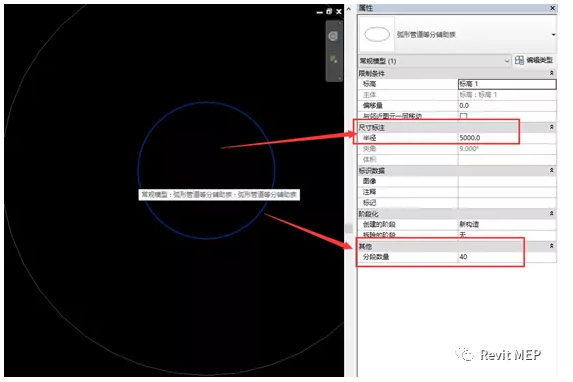

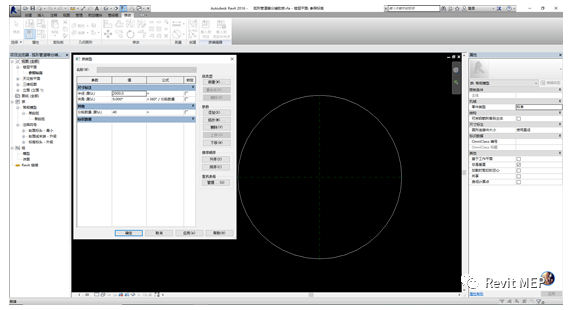

设置族的半径和分段数量，来控制圆弧拆分的精细度：
3.沿弧段创建管道
在创建管道前，先利用revit参照平面的工具拾取轮廓，形成定位平面。
因为项目比较大，看上去像标准圆，实际上是多个直线拼接成的。
注意：按Tab键可以一次性拾取所有线段轮廓。

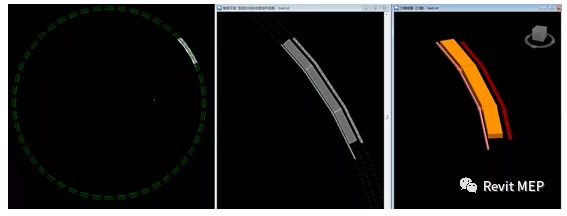

沿着参照平面搭建管线模型：
根据管线位置调整半径，重复生成参照平面，绘制各个专业的管线。

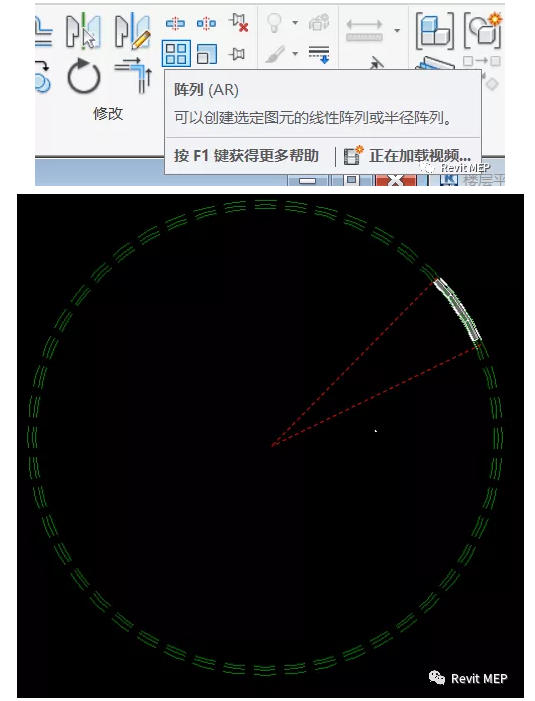

如果管线比较整齐的话，也可以先把所有专业画一小段，然后用阵列的方式复制后再修改。

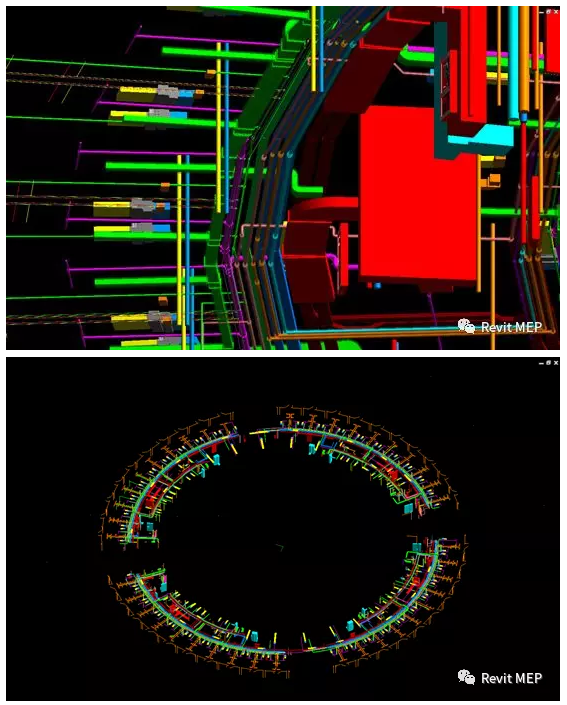

内接圆的方法处理弧形管线交界处基本是在同一个位置，
整体看上去模型比较整齐美观！
4.模型线或详图线定位

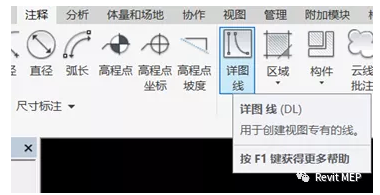

除了用族外，用模型线和详图线的原理也是一样的，先画参照线，再沿着参照线进行模型绘制。

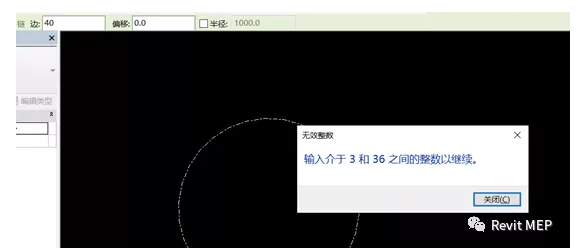

注意：利用软件自带的内接多边形工具最多只能创建36边的多边形。
5.分段处理的利弊

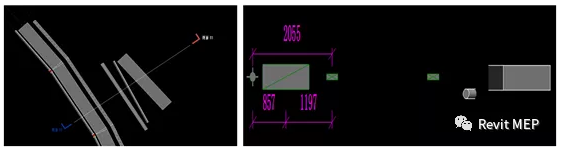

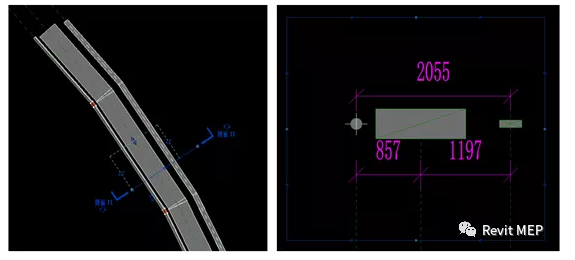

可能有些小伙伴觉得，这样处理管线耗时费劲，仅仅得到的是美观而已，是不是有点浪费精力。说实话，这样去处理，的确会增加很大的工作量，但是带来的一个好处就是。我们做剖面的时候，因为我们的管线都是互相平行，剖面只需要与该段的参照平面垂直，生成的剖面就是标准的剖面。
假设我们的管线不是相对平行的话，我们做剖切的时候，生成的剖面是会以投影形式形成，会给我们做管线综合调整的时候带来很多麻烦，而且标注功能也不能很好的使用。
另外，如果走道的管线基本一致的话，我们是可以把管线的一部分形成组，再用阵列的方式复制每一段，接着用修建工具接上管线，最后根据实际管线设计进行删减或增加。

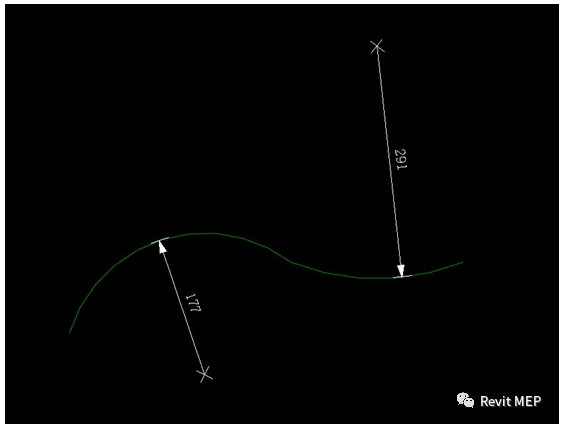

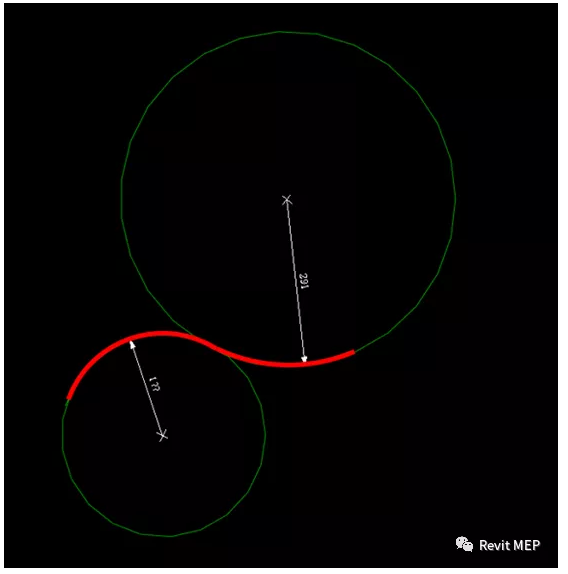

同样，多段的弧组成的机电管线，我们可以拆分成多个圆去组合完成管道的参照面再去绘制机电管线：
总结一下：先对管线进行分割定位，然后再去绘制管线。模型会比较整齐美观，但是同时对于发生修改调整的时候带来的工作量也相对比较大。所以比较建议在管线排布方案出来后再进行这个操作，尽量减少反复的工作量。
