文章来源：Revit MEP

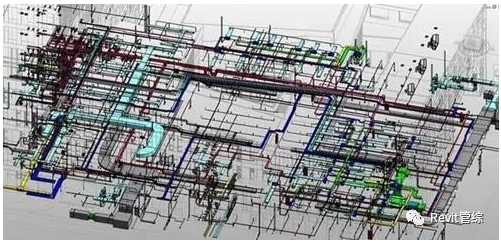

我们都知道：做BIM综合管线调整时，各个专业和系统的净高控制尤为重要！但要靠人工逐一在大量错综复杂的管线里找出问题所在，又谈何容易？！
那么，如何在不使用任何插件的情况下，让所有MEP管线的净高范围一览无余？小易说，这跟“把大象放冰箱里”一样一样的
1.复制视图
在“项目浏览器”中找到需要检查的平面视图，

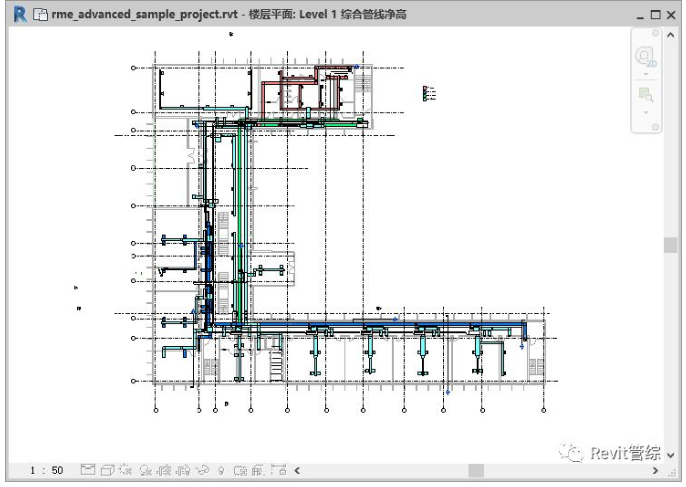

为了不影响原来的视图，先复制一个视图并打开：
2.放置风管图例
在功能选项卡中找到“分析”>“颜色填充”>“风管图例”：

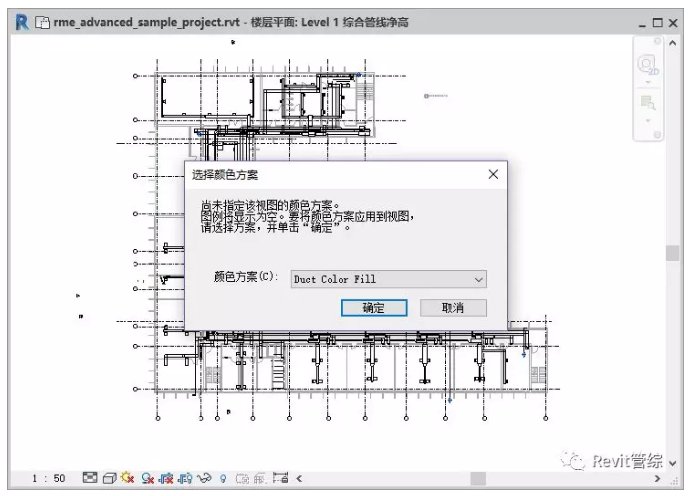

在视图中放置风管图例，先选择一个颜色方案：

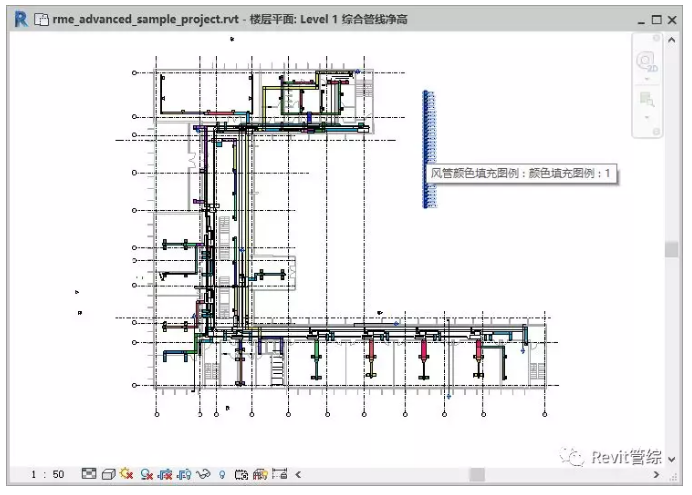

放置完图例后，我们发现风管的颜色都改变了！
但这还不是我们希望的按不同净高区分的颜色......
别着急，接下来可以在配色方案中进行调整。
3.编辑配色方案
选中刚才放置的风管图例，
在功能选项卡中找到“修改”>“方案”>“编辑方案”：

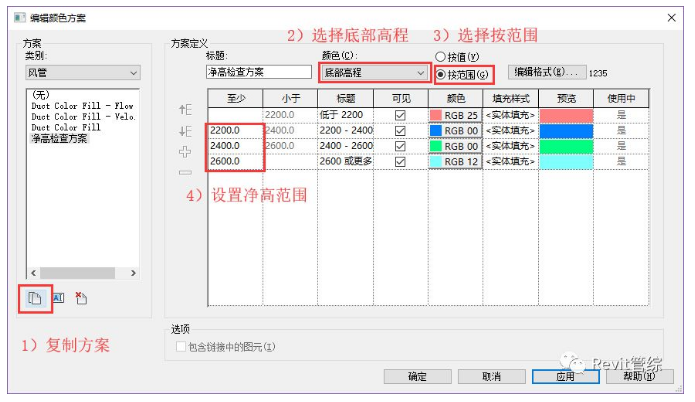

在编辑颜色方案窗口按流程设置配色方案：
1）复制一个配色方案，修改成你想要的名字；
2）在“颜色”的下拉列表中选择“底部高程”；
3）选择“按范围”；
4）设置希望区分的净高值范围，选择对应的颜色。
点击确定以后，大功告成！！！
当然管道的净高检查也可以用“管道图例”的方法来实现，只是没有办法按底部高程来，至于电缆桥架Revit就没有支持了。
好了，大象已关进冰箱里，怎么把大象放出来，自己去动手试试吧！
最后，奉上各类建筑净高的要求，拿走不谢！
1.楼梯净高要求
1.1楼梯平台上部及下部过道处的净高不应小于2m，梯段净高不宜小于2.2m；
1.2楼梯净高为自踏步边缘（包括最低和最高一级踏步边缘线以外0.3m范围内）量至上方突出下缘间的垂直高度。

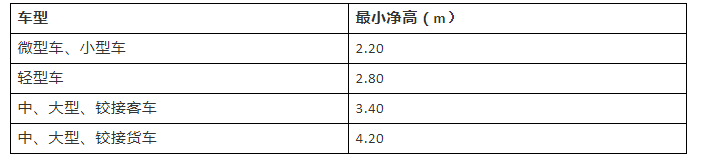

2.车库净高要求
净高指楼地面表面至顶棚或其他构件地面的距离，未计入设备及管道所需空间。
3.办公建筑净高要求
3.1根据办公建筑分类，办公室的净高应满足：
一类办公建筑不应低于2.7m；
二类办公建筑不应低于2.6m；
三类办公建筑不应低于2.5m；
3.2办公建筑的走道净高不应低于2.2m，储藏间净高不低于2.00m；
3.3办公建筑的门应符合下列要求：
门洞口宽度不应小于1.00m，高度不应小于2.10m。
4.住宅净高要求
4.1卧室、起居室（厅）的室内净高不应低于2.40m，局部净高不应低于2.10m，局部净高的面积不应大雨室内使用面积的1/3.利用坡屋顶内空间做卧室、起居室（厅）时，其1/2使用面积的室内净高不应低于2.10m；
4.2室外窗台距楼面、地面的净高低于0.90m时，应有防护措施。六层及六层以下住宅的阳台栏杆净高不应低于1.05m；七层及七层以上住宅的阳台栏杆净高不应低于1.10m；阳台栏杆应有防护措施，防护栏的垂直栏杆间净距不应大于0.11m。
