文章来源：品智BIM科技
这种PVC围挡我们在工程中经常会见到，那么我们怎么在revit中建这种围挡呢？今天小编就带大家一起来学习一下这种pvc围挡的建模。
要做这样的围挡首先我们得先弄清楚这样的围挡用什么构件去画更方便，今天小编给大家介绍一种用栏杆和扶手定义pvc围挡的方法，希望能给大家带来一些思路，也方便我们以后建模项目中的应用。
我们先来看看这个围挡是由哪几部分构成的。
我们可以将围挡两端的立柱当做栏杆，顶部和底部当做扶手，中间蓝色部分可以当他为扶栏嵌板分别建族。使用以下的族样板新建，并且另存族。
新建完这些族后，我们需要新建一个项目，将之前我们定义的族全部载入进项目
插入选项卡——载入族
选择所有族点打开
绘制栏杆——绘制路径
复制类型
将顶部扶栏类型设置成无，点击“扶栏结构”后边的编辑
设置扶栏高度、轮廓、材质，点击确定

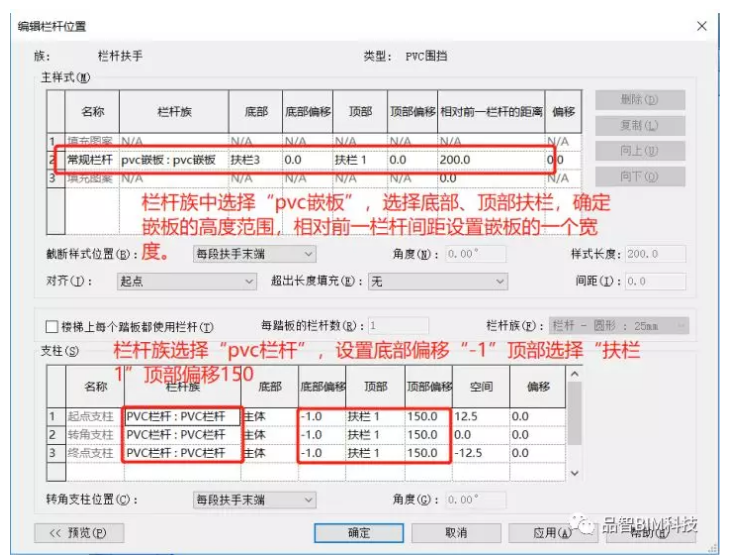

再选择“栏杆位置”后边的编辑
设置嵌板的高度位置，设置栏杆的高度和位置确定
绘制栏杆路径会得到下图
最后我们再给挡板中间添加些立柱，双击绘制的挡墙进入绘制路径界面选择“拆分图元”。

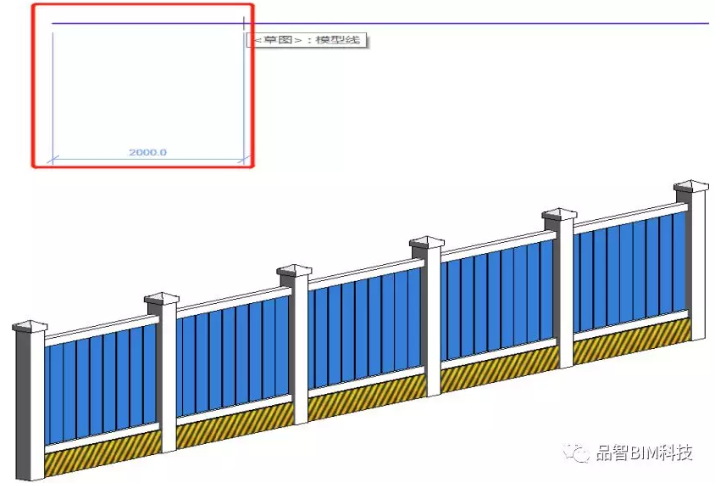

下图是小编按照两米间距拆分的，拆分完后打钩完成路径编辑
这样我们的围挡就创建好了是不是很漂亮呢？
