今天给大家介绍的是如何在Revit中实现3D轴网显示，支持不同标高，可自定义轴圈大小。
这是一股神秘的力量，千百年来屡禁不止，却依然存在江湖各大浪潮中，传说阁主黑白、无常各守护着一道符令，有人说，如果得到这一对符令，就可以换得天下...时间已然过去了千年之久，点星阁再没有重现江湖，然而他们的传说却一直流传至今...
背景及素材准备
?看到群里有人讨论3D轴网显示，提到了各类插件，本文介绍一种更加方便，实施动态更新的实现办法.
?素材：Dynamo软件，及dynamotext节点包
实现思路

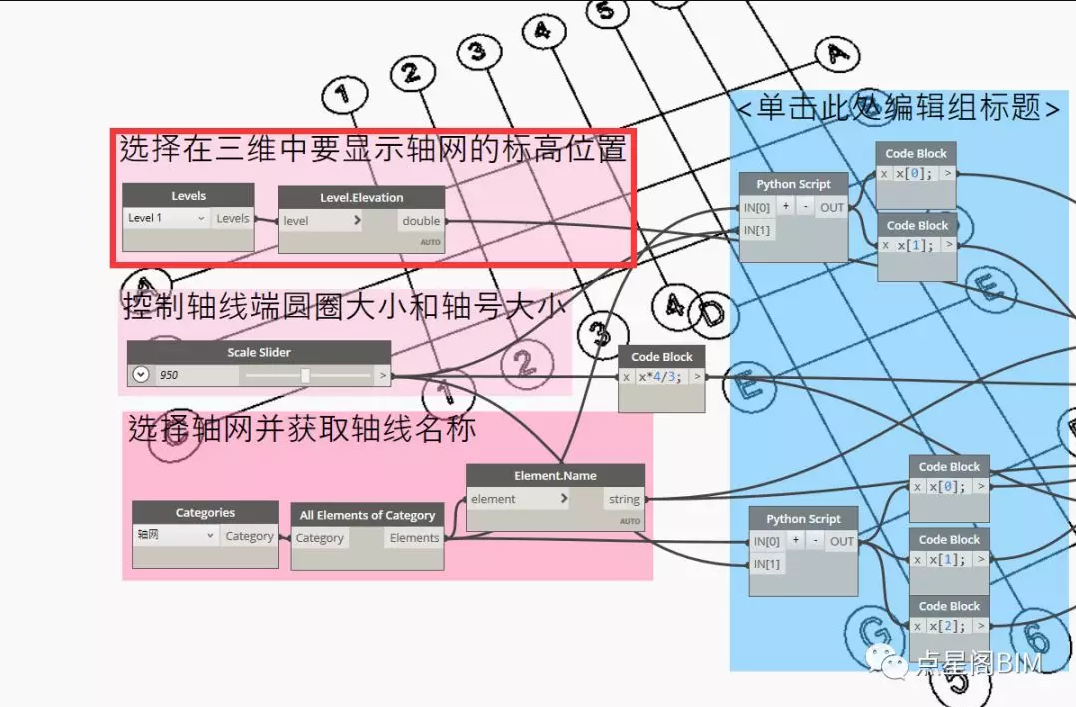

?1.获取要在三维里显示轴网的标高位置

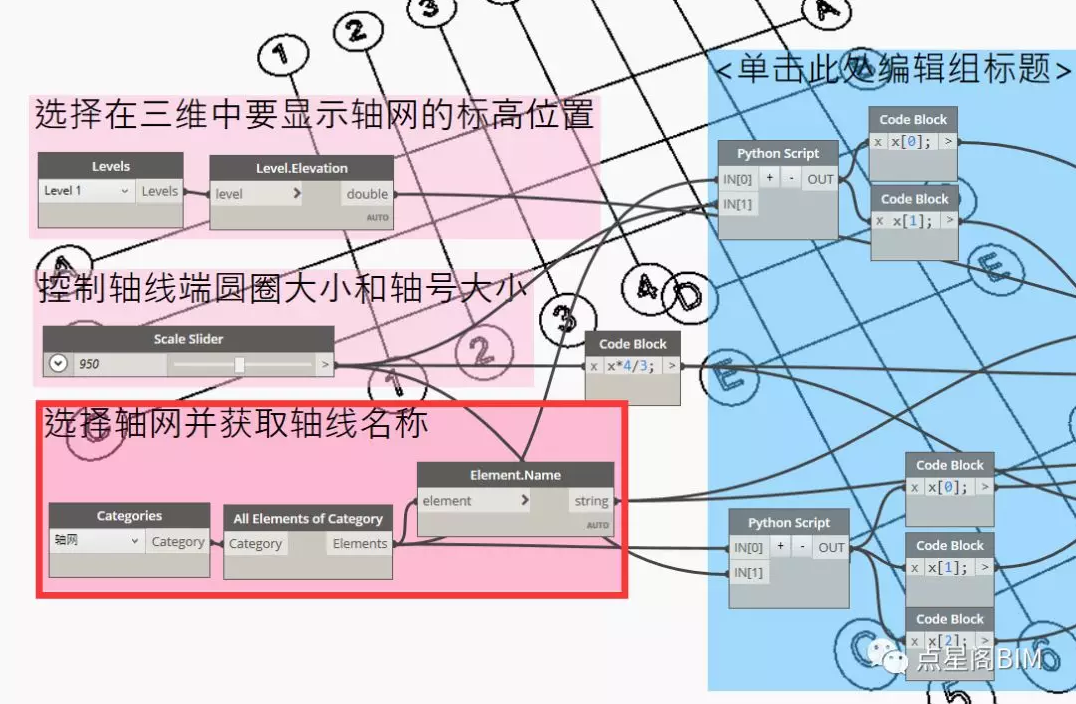

?2.选择所有轴网，并获取轴网名称
?3.轴线轴圈处理部分，本部分使用的python节点，看起来整洁，完全可以使用自带节点完成。

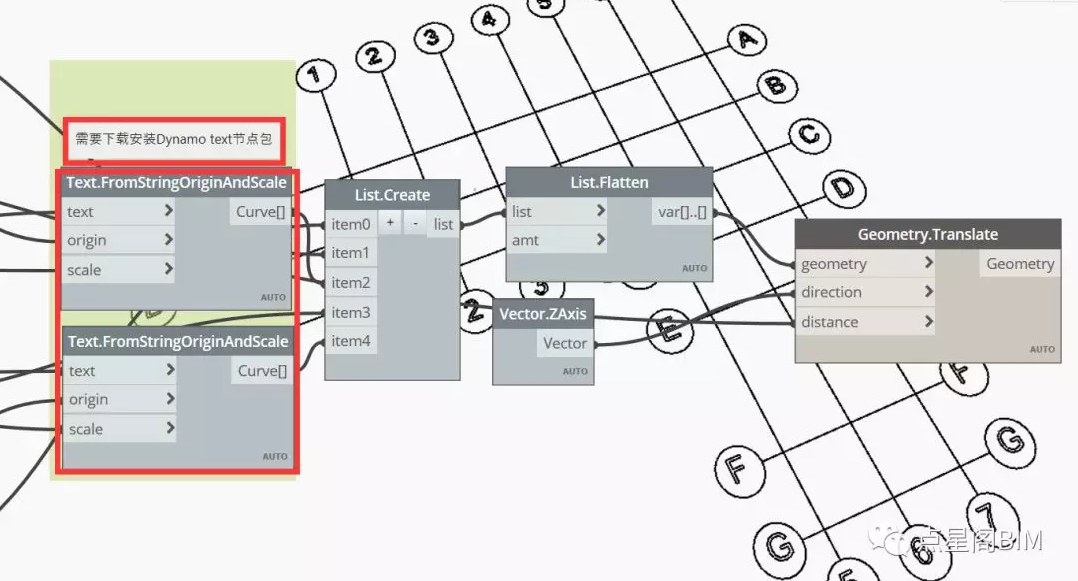

?4.使用dynamotext节点包的Text.FromStringOriginAndScale节点将轴号文字转化为线条。
?5.将3D轴网转化到相应的标高处
总结
1.本文中的3D轴网实际上在revit中看得到选不中，只是dynamo在revit中的预览状态，但这种方式我认为是一种较为理想好用的方式。
2.本文中的3d轴网支持剖面框状态下的显示，但存在轴线长度没有与剖面框大小匹配，
