Revit技巧 | Revit附着命令是什么?关于Revit模型链接—附着和覆盖区别

发布于:2024-09-30 10:55:30

BIM中文网

更多

    附着:B模型中链接A模型,将参照类型改为附着保存后再将B模型链接进C模型中,B模型里的链接模型A可见。

    覆盖:B模型中链接A模型,将参照类型改为覆盖保存后再将B模型链接进C模型中,B模型里的链接模型A不可见。

    一.覆盖

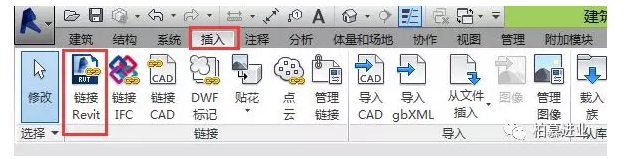

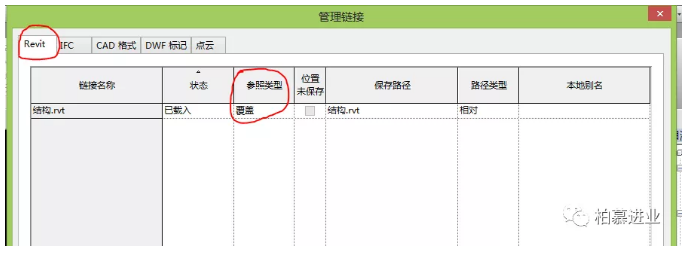

    打开建筑模型,在插入选项卡中找到链接Revit将结构链接入建筑模型如图1.1所示,在插入选项卡中的链接面板找到管理链接,此时结构模型的参照类型为覆盖如图1.2所示。


    图1.1


    图1.2

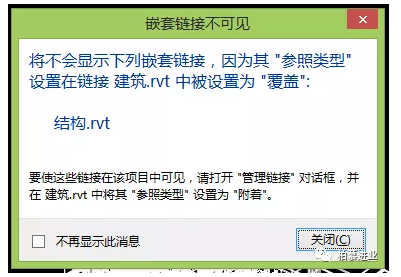

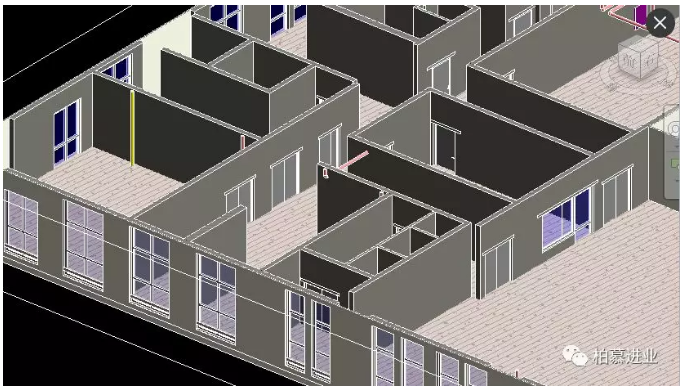

    确认结构链接模型的参照类型为覆盖后将建筑模型保存退出,再打开设备模型,以同种链接方式将保存的建筑模型链接进设备模型,此时会弹出一个窗口提示嵌套链接因参照类型为覆盖,导致结构模型不可见如图1.3.



    图1.3

    二.附着

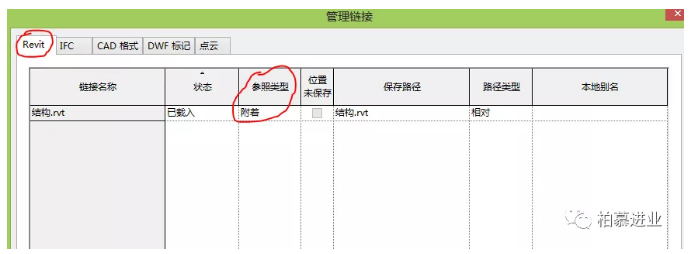

    回到建筑模型中,在插入选项卡中将链接面板中的管理链接打开,找到结构链接将结构链接的参照类型改为附着,如图1.4所示,然后保存建筑模型退出。


    图1.4

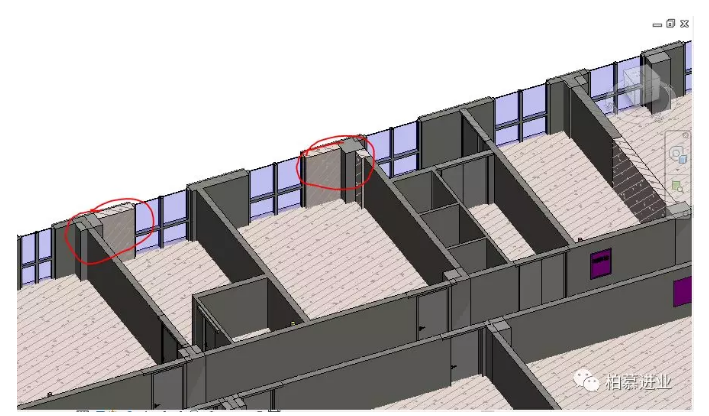

    打开设备模型,将建筑模型链接进入设备模型,此时不再弹出之前的嵌套链接窗口。此时结构模型在设备模型中为可见状态,如图1.5所示。


    图1.5
