Navisworks教程 | 如何使用Navisworks创建集合

发布于:2024-11-10 05:30:02

BIM中文网

更多

Navisworks是一种功能强大的建筑信息建模(BIM)软件,可以帮助建筑专业人员在项目的不同阶段进行协作和可视化。其中一个关键功能是创建集合,它可以帮助用户组织和管理项目中的各种元素和模型。下面将介绍如何使用Navisworks创建集合。

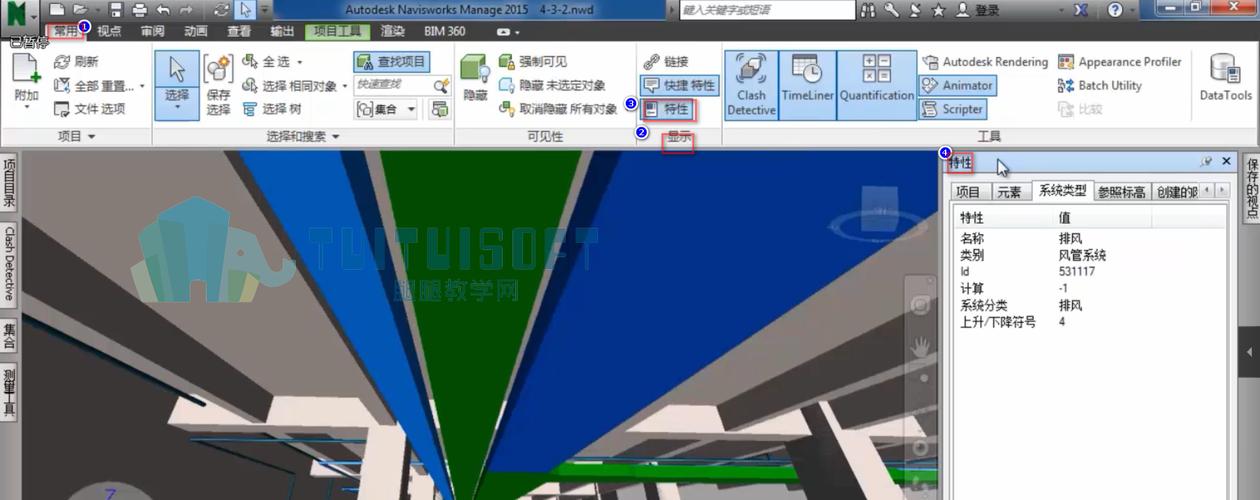

如何使用Navisworks创建集合 - BIM,Reivt中文网

首先,在Navisworks中打开项目文件。导入项目模型,包括建筑、结构和机电模型,以及其他相关文件。

接下来,选择“选项”菜单,打开“选项编辑器”。在“搜索”框中输入“集合”,然后选择“集合”选项。

在集合选项中,你可以创建新的集合,也可以编辑和删除现有的集合。点击“新建”,输入集合的名称,并选择集合的类型。有三种类型可供选择:导航集合、搜索集合和选择集合。

导航集合是一种将模型层次结构中的具体对象组合在一起的集合。你可以根据需要创建多个导航集合,并将其添加到应用程序窗口的“集合”选项卡中。

搜索集合是一种根据特定的搜索条件创建的集合,可以快速筛选项目模型中的元素。你可以根据名称、属性、图层等条件进行搜索,并将搜索结果保存为搜索集合。

选择集合是一种使用鼠标手动选择模型元素创建的集合。你可以使用选择集合工具,在模型中选择需要的元素,并将其保存为选择集合。

在创建集合后,你可以使用集合选项卡上的工具对集合进行管理和编辑。你可以添加或删除模型元素、更改元素的显示状态、设置透明度和可见性等。

此外,Navisworks还提供了一些高级功能,帮助用户更好地管理集合。例如,你可以使用时间线工具创建调度表,将集合与特定的时间段相关联。你还可以使用碰撞检测工具,在不同集合之间进行碰撞检测,并生成冲突报告。

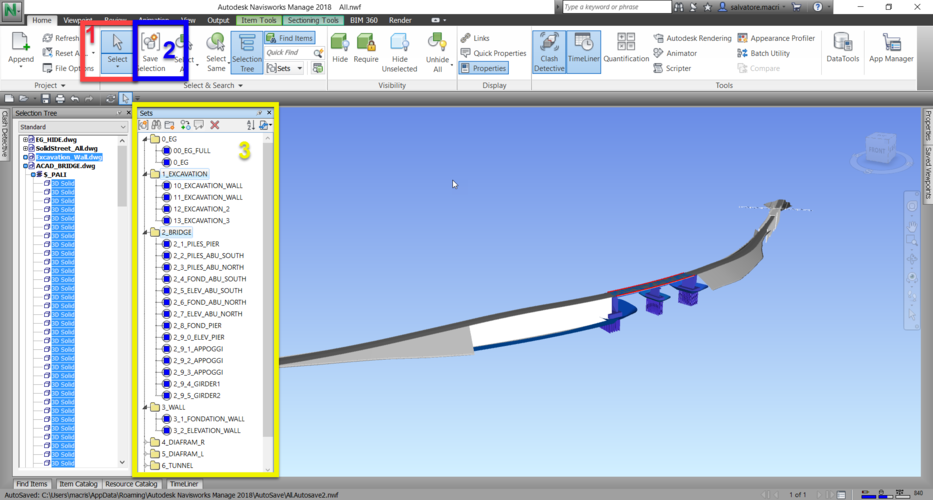

如何使用Navisworks创建集合 - BIM,Reivt中文网

总之,Navisworks是一款功能强大的软件,可以帮助建筑专业人员更好地协作和可视化项目。通过使用集合功能,用户能够组织和管理项目中的模型元素,提高工作效率。

本文版权归腿腿教学网及原创作者所有,未经授权,谢绝转载。
