【官方教程】Revit如何与Civil 3D共享坐标系?

发布于:2017-11-24 16:21:59
首页/技术分享/Revit
收藏
11647

网友投稿

更多
Revit项目具有构成项目中模型的所有图元的内部坐标,这些坐标只能被此项目识别。但是,如果希望模型位置可被其他链接模型识别,则需要共享坐标。你只能从一个文件中导出共享坐标,这个文件定义了构成该项目的其他所有文件的坐标。从一个文件中获取坐标后,请将这些坐标发布给其他文件。

在将AutoCAD Civil 3D(以下简称Civil 3D)的地形导入Revit中的时候,常出现的情况就是Civil 3D与Revit的坐标系不一样,这将导致在Revit中不能在Civil 3D创建的曲面上进行编辑,这是一个很头疼的问题,接下来,我将给大家讲一下如何设置Revit地形坐标与Civil 3D的坐标系一致。

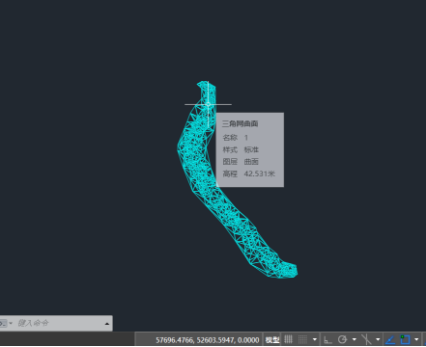

首先,利用Civil 3D中已经编辑好的曲面做讲解,如图:

标记一个特殊点在Revit可以有相对应的参照点,以此点来确定共享坐标系:

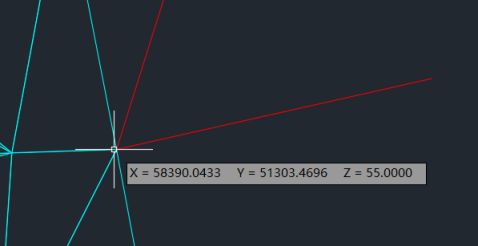

在Civil 3D 中通过快捷键ID的形式拾取该点的坐标并记录下来:

接下来,打开Revit,链接CAD文件,此处将CAD图链接至场地(site),方便后期使用,基于场地定制相应的标高,定位设置原点到原点:

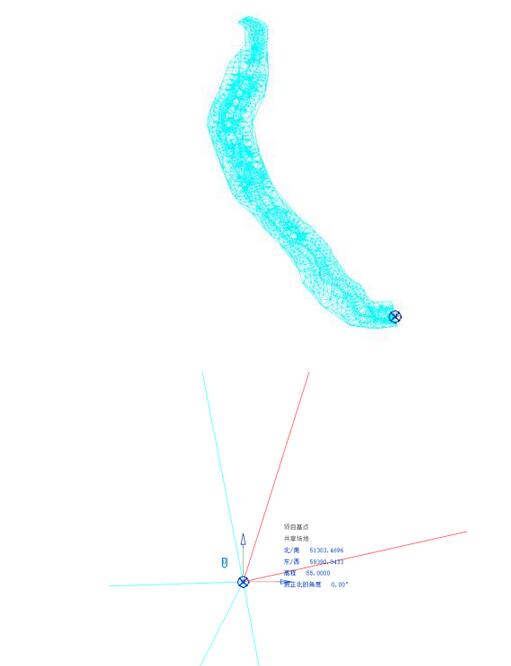

将项目基点移至项目标记点,并设置坐标系高程。N/S为Y坐标,E/W为X坐标。

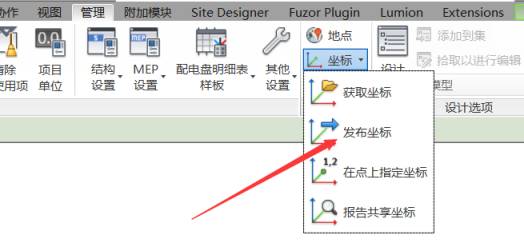

坐标系设置好后,下一步,可以发布共享坐标系了。

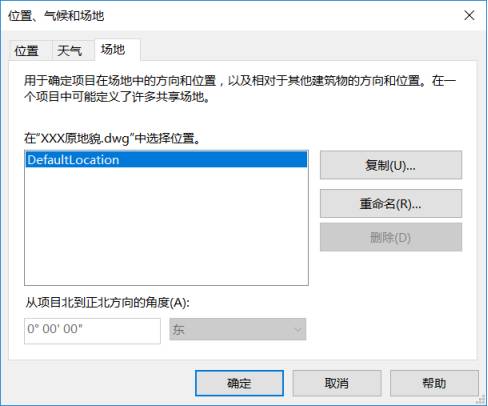

点选发布坐标系后,再根据提示点击已经链接进来的CAD参照图,这样,Revit内部坐标系将发布至链接的DWG文件中,与DWG文件坐标同步。这样,在一段里程桩号的原地貌数据形成的DWG文件导入后,随后测量的另一段基于该坐标系下的DWG文件导入Revit中,可直接在导入时选择该坐标系进行同步。

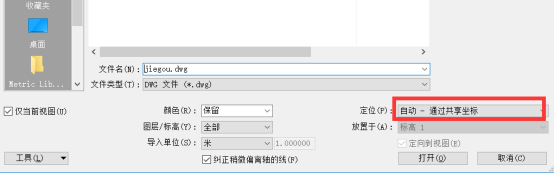

确定以后,以后再导入文件,可以直接选择通过共享坐标的形式导入至共享坐标系中了,方便快捷。

这样,可将在CAD上编辑的任何操作,都能无缝的导入Revit中然后进行下一步操作。
