AutoCAD 与AutoCAD Electrical绘图效率对比！

发布于：2014-08-17 21:25:34

首页/技术分享/ACE

9947

Autodesk® AutoCAD® Electrical 软件作为 AutoCAD® 系列产品中的一员，专用于创建和修改电气控制设计。专用的 Electrical 设计工具有助于消除错误，并为制造提供精确的信息，可让用户将更多的时间用于设计和工程。本研究详细介绍了从基础的 AutoCAD® 过渡至 AutoCAD® Electrical 软件后，用户可尽享的工作效率提升。

由 Autodesk 设计并由独立咨询机构开展的此项调查研究了 10 项常见设计挑战，并记录了分别使用 AutoCAD® 和 AutoCAD® Electrical®软件完成每项特定任务所需的时间和精力。使用 AutoCAD® Electrical® 可以将完成相任务的速度平均提高 80%。

关键发现

• 新设计创建速度提高了 84%。

• 编辑现有设计的速度可加快 77%。

• 使用的命令数量减少了 67%，因此可能够显著降低出现错误的风险。

研究

本调查研究了 10 项常见设计挑战，并记录了分别使用基础的 AutoCAD® 和 AutoCAD® Electrical 软件完成每项特定任务所需的时间和精力。借助 AutoCAD® Electrical，完成相同任务的速度提高了 80%。本文中的性能结果是通过严密控制的网络进行的自动化测试而得出。

一位在使用 AutoCAD® 和 AutoCAD® Electrical 软件计划方面具有专业水平的用户利用 Dell® Precision™ M4800 电脑（采用 2.7 GHz英特尔® 酷睿® i7 处理器和 32 GB RAM），就相同的示例进行了对比测试。各项任务均具有全面性。

我们记录了使用 AutoCAD® 和AutoCAD® Electrical® 完成每项任务所用的命令数量、访问每个命令的次数，以及完成任务的总时间。假定在研究期间，利用 AutoCAD® 实施设计流程所需的的所有符号和标题栏均为文档的本地信息。虽然搜索时长具有主观性，但有效方法能够支持在尽可能短的时间内快速放置所需模块。

以下是本研究的详细描述。

详细的对比这里省略一万字，有兴趣的可以点击这里下载PDF文档进行看！

下载对比文档：http://pan.baidu.com/s/1eQAF4uY

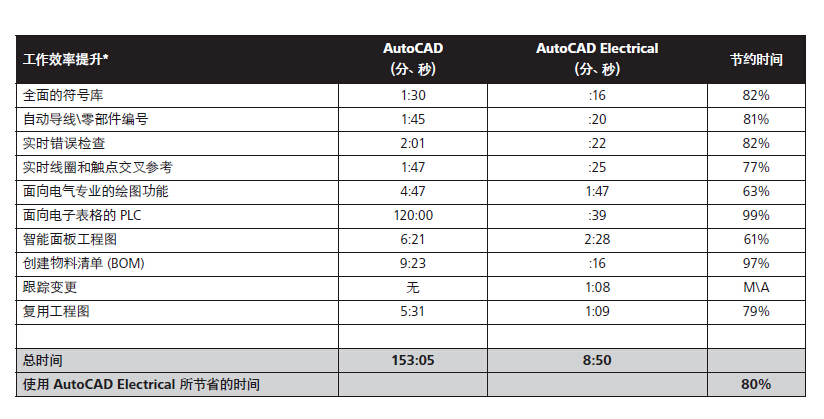

研究结果：

在完成相同任务的情况下，使用基础 AutoCAD® 软件需要 153 分 5 秒，而利用 AutoCAD® Electrical 软件则只需 8 分 50 秒，可将工作效率提80%。AutoCAD® Electrical 具有诸多其他特性和优势，可帮助用户大幅提高其设计效率并消除因重复的手动任务而造成的许多错误。保持整个设计流程的一致性可支持制造商在较短的设计周期内，以更少的总体开支创建产品。

AutoCAD® Electrical 的优势

以上十项任务表明，AutoCAD® Electrical 可以帮助电气控制设计师提高工作效率，而这是使用 AutoCAD® 等通用 CAD 应用所无法实现的。由于 AutoCAD® Electrical 专门面向电气控制设计师而构建，因此利用该软件可帮助该类用户快速获得文中所提到的大量工作效率优势。
