在tekla中如何快速的隔离想要的构件?

发布于:2017-12-29 21:01:29
首页/技术分享/tekla
收藏
19978

小夏

更多

哈罗,小编又回来了。今天小编跟大家分享下在tekla中如何快速的隔离想要的图元构件?最近小编在学习tekla的时候想到在revit中可以快速的隔离构件图元,那么在tekla中如何实现这个功能呢?假设我只想看到以下这张图中的柱子,其余的构件不想看到,该怎么实现?


下面小编来跟大家分享下是如何实现的:

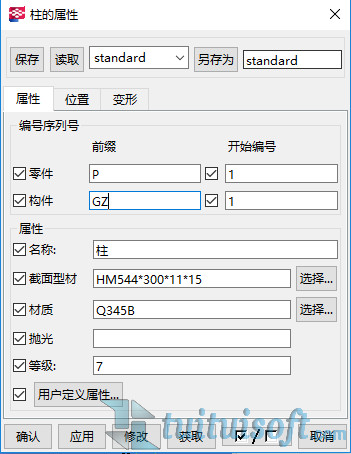

首先给在构件的属性里编辑对应的参数,比如:柱子的属性中的名称、截面型材、材质、等级以及构件、零件的编号等等;比如这里的柱子属性编辑是这样的:

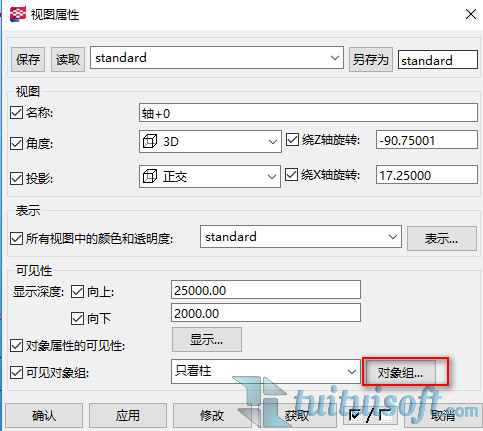

接着是通过设置过滤器来进行设置了,双击“操作界面“的空白处,接着会弹出一个对话框,在以下的对话框当中选择“对象组”

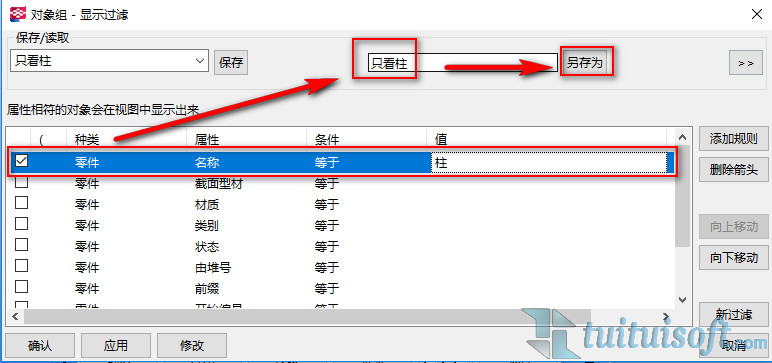

选择“对象组”之后出现“对象组-显示过滤”对话框,在这个对话框当中可以通过之前设置的柱属性对话框当中设置的参数来进行过滤显示隔离。好比如:这边选择的是在“零件-名称”这栏当中“输入构件的名称为柱子”,接着保存这个过滤器并给一个名称,比如“只看柱”接着点击“另存为”,最后点击“修改与应用”

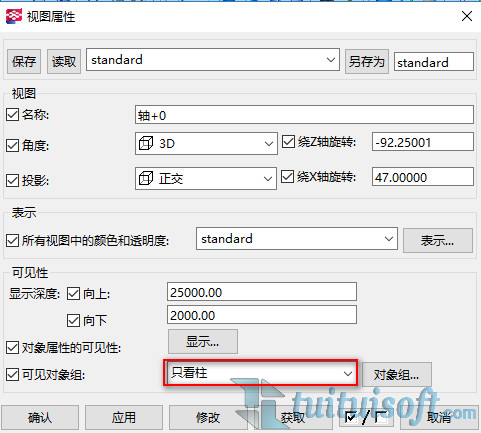

点击确认之后,会出现之前的对话框,这时发现在可见对象组当中就有了创建的过滤器“只见柱”,若是想取消隔离的话,也是在对象组当中选择“standard”

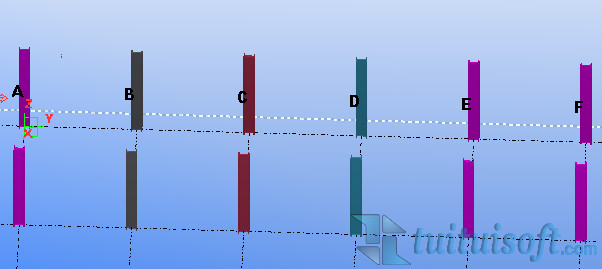

接着点击“修改与应用”之后,会发现就只有柱子是隔离出来了
