很多学电气控制的初学者或只需要看图的人员很难分清、接触器、继电器、断路器区别及用法！

下面用简单粗暴的方式让大家理解这3种的区别及通常的用法

1、接触器：

灭弧能力强（相对来说），一般加按钮用来控制电路中频繁启动的设备，实现按钮控制，很方便。（关键：控制某一设备）

通常用“KM”表示，分为“线圈”和“主触点”“辅触点”

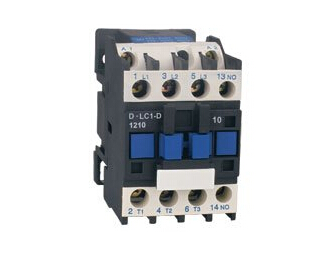

接触器实物图片（例子）：

接触器原理图符号表达：

2、断路器：

具有多种保护功能，具体保护功能视型号决定。一般用来控制线路的通断某一线路和控制小容量设备的启动。（关键：控制某一线路或小设备）

通常用“QF”表示，

按极数分：有单极、二极、三极和四极等；

按安装方式分：有插入式、固定式和抽屉式等

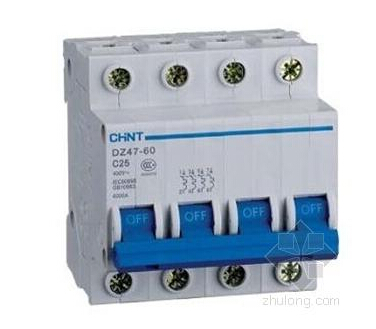

断路器实物图片（例子）：

断路器符号表达）：

3、继电器：

1）、用于够成保护回路。相当于保护回路的“CPU”。简单来说：保护回路是由电流电压互感器采集信号，通过继电器判断是否需要动作。

2）时间继电器，中间继电器等。它们是可以构成延时效果，或者增加触头数目，或者增加触头容量等效果。（关键：用于二次回路）

通常用“KA”表示，

由线圈和触点组两部分组成

继电器实物图片（例子）：

继电器原理图符号表达：
