Revit技巧 | 如何在Revit中嵌入门窗到幕墙

发布于:2024-11-20 09:30:01

BIM中文网

更多

在Revit中嵌入门窗到幕墙是一个常见的操作,下面将介绍具体的步骤。

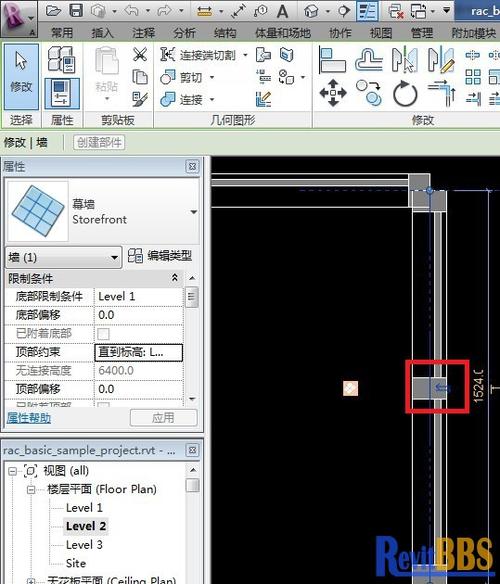

如何在Revit中嵌入门窗到幕墙 - BIM,Reivt中文网

首先,在幕墙上创建一个洞口,以便安装门窗。可以使用“墙洞”工具来做这个操作。选择工具栏上的墙洞按钮,并在幕墙上点击创建洞口的位置。

接下来,选择需要嵌入的门窗类型。可以从Revit库中选择一个现有的门窗族,或者创建一个自定义的门窗族。选择具体的门窗族后,将其拖放到幕墙洞口上。

嵌入的门窗可以根据需要进行调整和修改。可以使用“编辑类型”按钮来进行修改,例如更改门窗的尺寸、样式和材质等。还可以使用“移动”和“旋转”工具来调整门窗的位置和方向。

在嵌入门窗后,可以使用“附件”工具来添加门窗的附件,例如门铰链、玻璃和门把手等。选择“附件”工具,并在门窗上选择需要添加附件的位置,然后选择具体的附件类型进行添加。

最后,需要在幕墙中添加门窗的嵌入标签。选择“标签”工具,并在门窗上选择需要添加标签的位置。然后,选择适当的门窗类型标签进行添加,以便在图纸中清楚地标识出门窗的类型和属性。

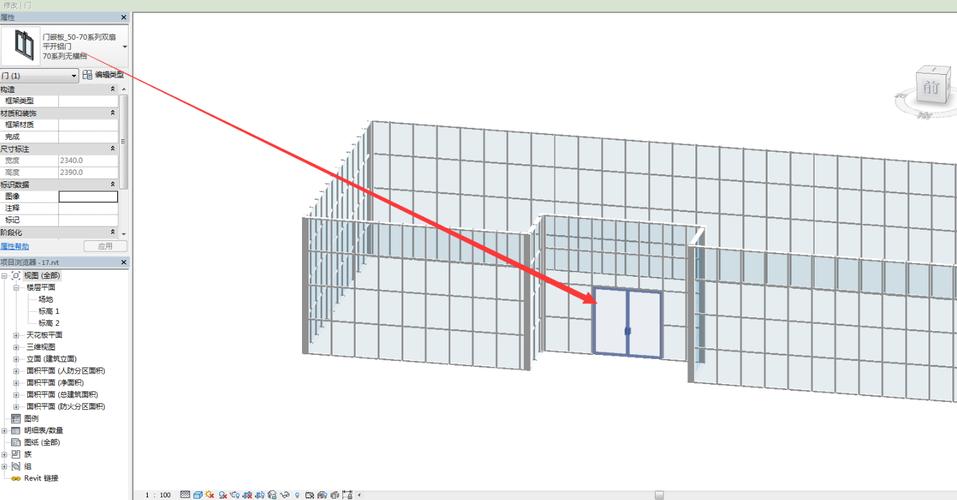

如何在Revit中嵌入门窗到幕墙 - BIM,Reivt中文网

总结起来,在Revit中嵌入门窗到幕墙的步骤包括:创建洞口、选择门窗类型并拖放到洞口上、调整和修改门窗、添加门窗附件以及添加门窗标签。通过这些操作,可以在Revit中实现将门窗嵌入到幕墙中的效果。
