通过 Revit 2018 我们可以导入 Navisworks 协调模型。这意味着，现在我们可以在 Revit 模型中引入 InfraWorks 模型以实现完全协作。下面是操作步骤。
第 1 步

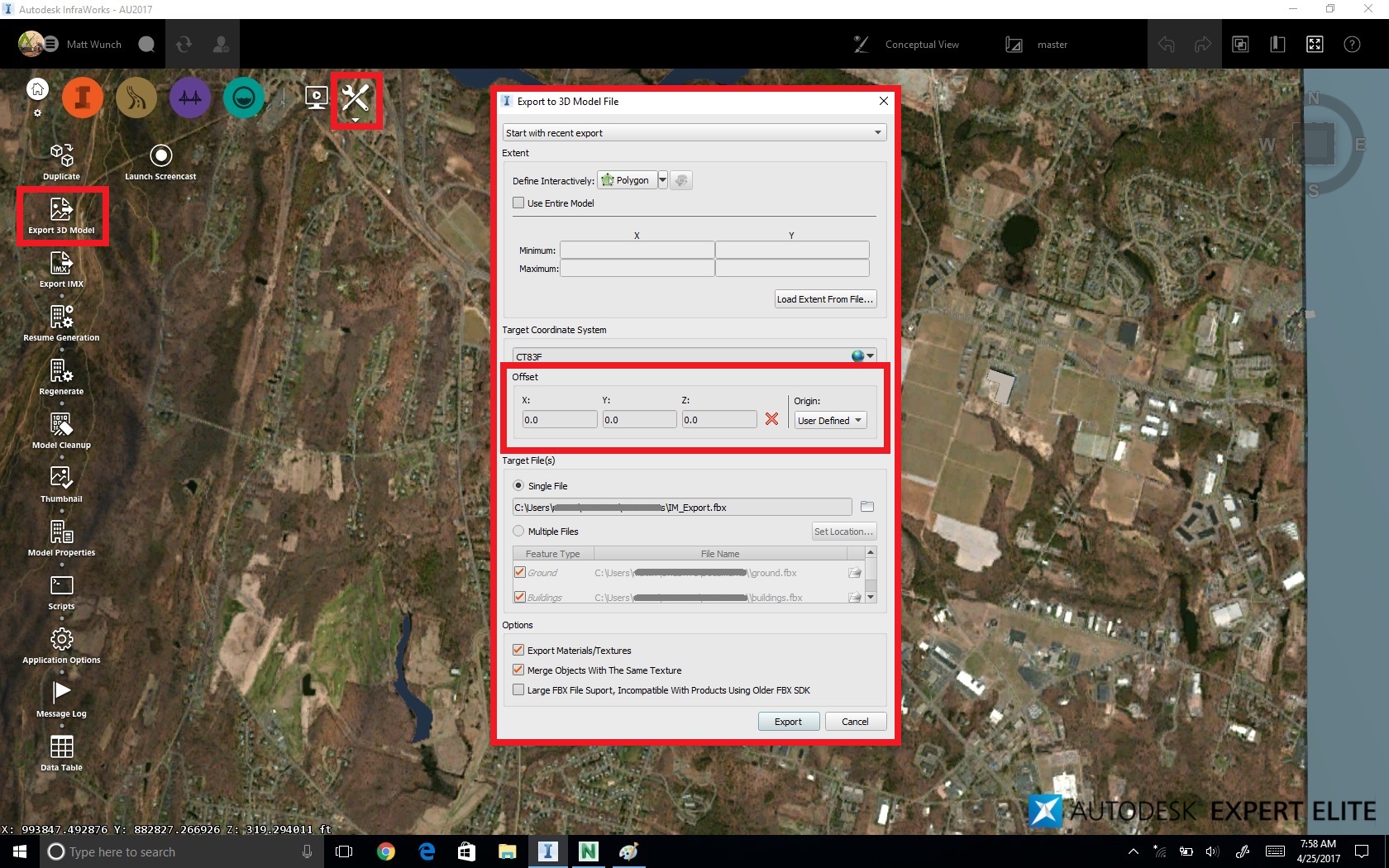

首先，将部分或整个 InfraWorks 模型导出为三维模型。单击“设置和实用工具”>“导出三维模型”。要使模型保持其地理位置，在导出为 FBX 格式之前，必须将用户定义的偏移设置为 0,0,0。
InfraWorks 三维模型导出
第 2 步

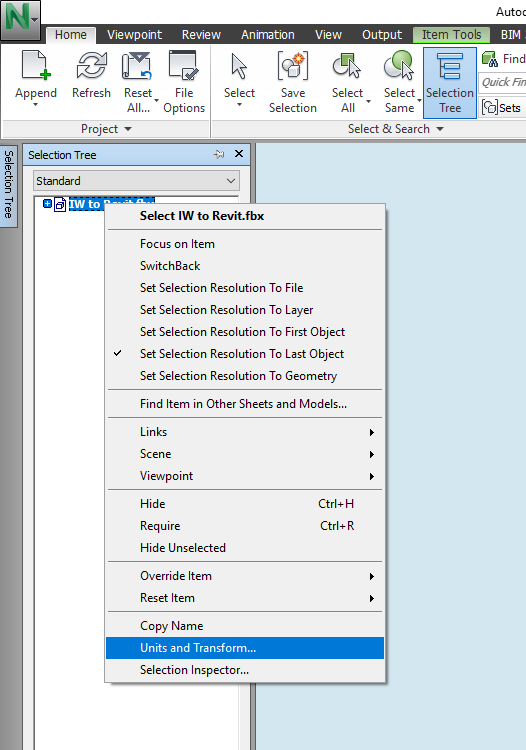

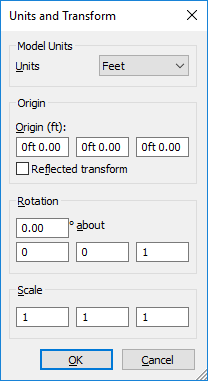

在 Navisworks 中打开 FBX 模型。Navisworks 模型的单位必须与从 InfraWorks 导出的 FBX 的单位匹配。要更改 Navisworks 中的单位，请从“选择树”中选择模型，右键单击该模型并选择“单位和变换”。确认 X、Y 和 Z 坐标与第 1 步中的坐标相同。
第 3 步
将 Navisworks 模型另存为 NWD 协调模型。
第 4 步
通过获取场地平面 DWG 的坐标（其坐标系与 InfraWorks 模型的坐标系相同），对 Revit 模型进行地理定位。确保场地平面 DWG 和 InfraWorks 模型具有相同坐标系的一个好方法是，直接在 Civil 3D 中打开 InfraWorks 模型。
第 5 步
使用“原点到原点”选项将第 3 步中的协调模型链接到 Revit 模型。
现在，使用 Navisworks 2018，您可以在 InfraWorks 2018 模型的上下文内查看 Revit 2018 模型，以创建 NWD 协调模型。
InfraWorks 2018 到 Navisworks 2018 再到 Revit 2018
